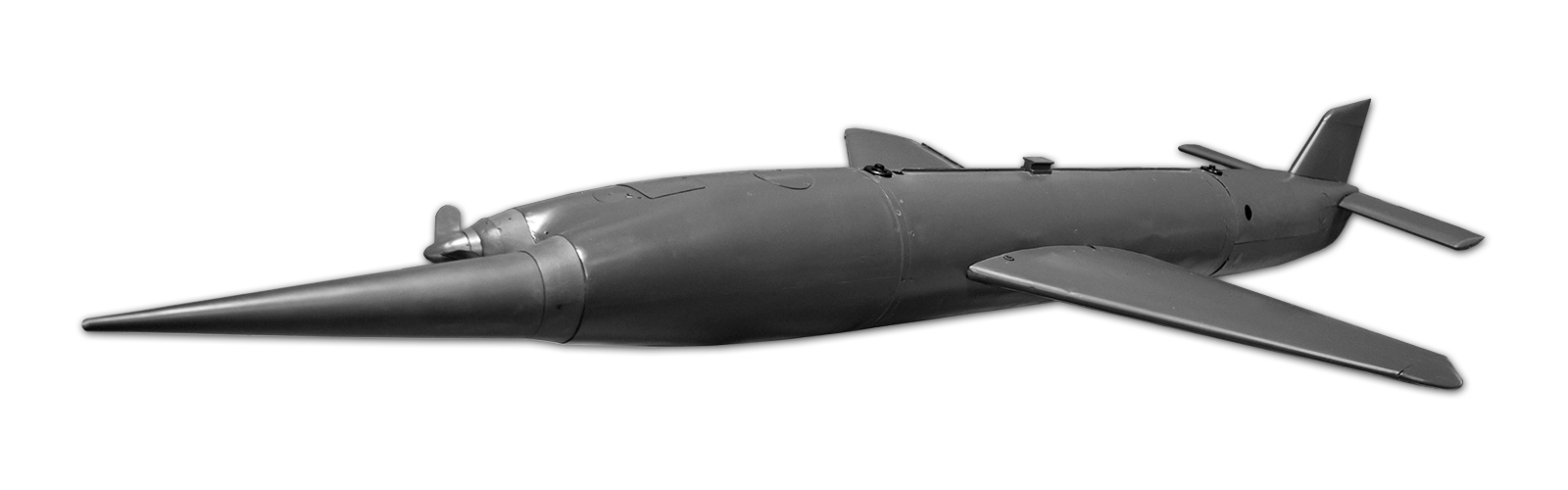

Henschel Hs 117 Schmetterling (suomeksi perhonen) oli saksalainen radio-ohjattava ilmatorjuntaohjus (Flak-Rakete). Ohjuksen laukaisseet operaattorit ohjasivat sitä Joystickin avulla, suorittaen tähtäämisen optista tähtäintä hyväksi käyttäen. Ohjaus sai ohjaussignaalin avulla radioteitse (E232 a/b ”Colmar” ja detonaatio tapahtui akustisen ”Kakadu” lähestymissytyttimen avulla.
Saksan ilmailuministeriö (Reichsluftfahrtministerium - RLM) antoi professori Henschel und Sohn yhtiölle tehtävän suunnitella maasta ilmaan laukaistava ilmatorjuntaohjus. Suunnittelutiimiä johti professori Herbert Wagner.
Herbert Wagner (1900-1982) oli itävaltalainen tiedemies, joka kehitti lukuisia innovaatioita aerodynamiikan ja lentokoneiden rakenteiden ja ohjattavien aseiden saralla. Wagner kehitti mm. lentokoneesta laukaistavan Henschell Hs 293 liitopommin.
Tuulitunnelitesteissä (DVL) Hs 117 ohjus saavutti noin 90 % äänennopeuden. Toukokuussa1944 ohjusta testattiin, jolloin Peenemündessä ammuttiin kaikkiaan 22 Hs 117 Schmetterling ilmatorjuntaohjusta. Toisen tiedon mukaan testiohjuksia olisi ollut jopa 59 kpl. Osa ohjuksista laukaistiin Heinkel He 111 pommikoneesta. Yli puolet testilaukaisuista kuitenkin epäonnistui. Muutostöiden jälkeen sarjatuotantoon päästiin joulukuussa 1944. Lue lisää: HVP-Peenemünde

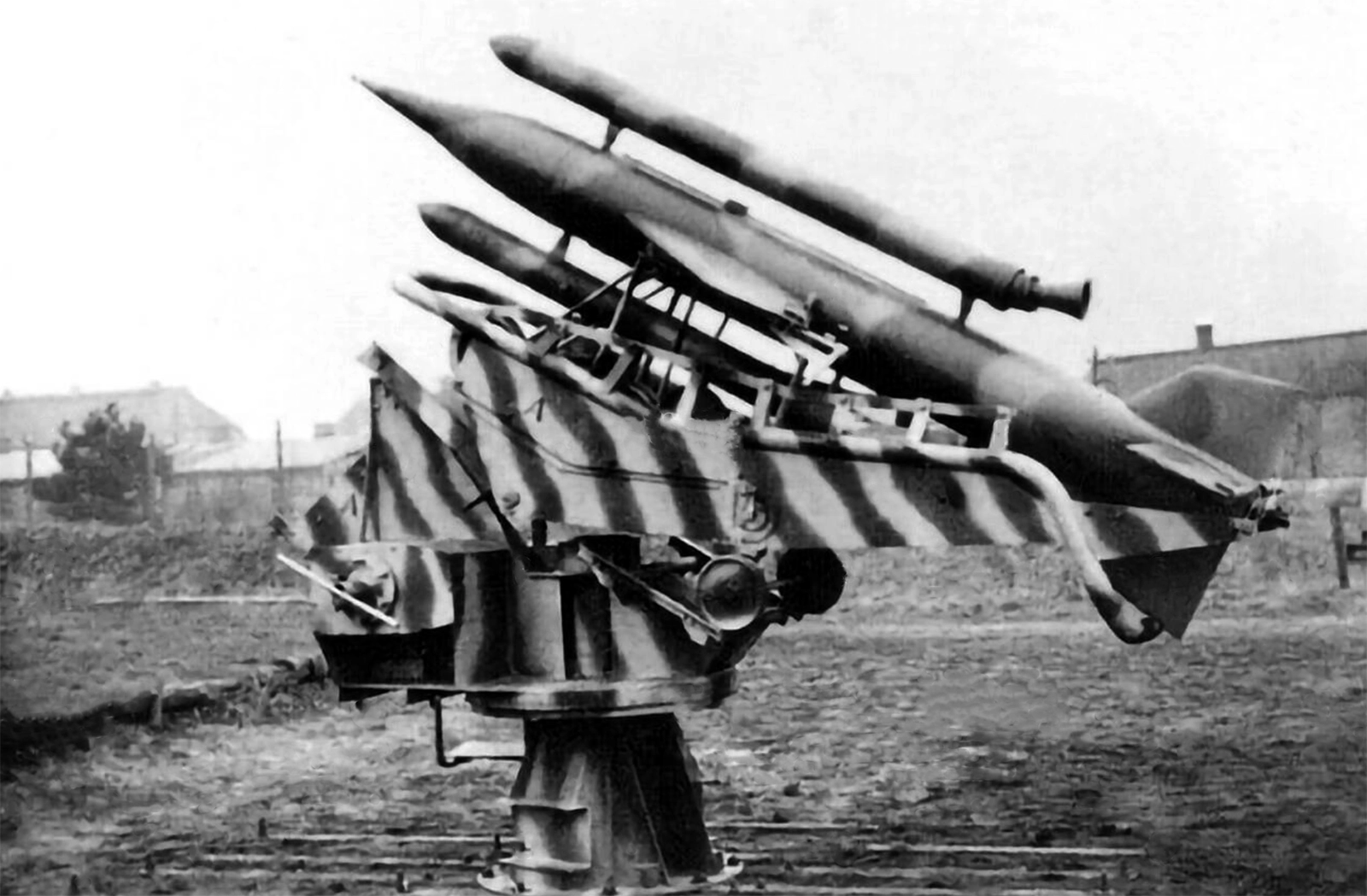

Ohjuksen laukaisualustana toimi muunnettu 3.7cm Flak 36 ilmatorjuntatykin lavetilta. Ohjuksesta suunniteltiin myös lentokoneesta laukaistava malli Henschel Hs 117H.
HS 117 patteriin oli tarkoitus sijoittaa kuusi laukaisujalusta ja siten tietenkin myös kuusi Hs 117 ilmatorjuntaohjusta. Ohjuksen laukaisusta vastasi kaksi operaattoria ja ohjus oli tarkoitus ohjata maaliinsa radio-ohjauksella. Laukaisussa ohjus saavutti 7.5G kiihtyvyyden ja noin 900 – 1 000 km/h lentonopeuden. Nopeutensa avulla ohjus olisi verrattain nopeasti saavuttanut maalina olevan vihollisen raskaan pommikoneen (nopeus 350-400 km/h).
Sarjatuotannon prototyyppi oli valmis tammikuussa 1945 ja tarkoituksena oli valmistaa alkuun 150 ohjusta kuukaudessa, nostaen tuotantoa jopa 3 000 ohjukseen kuukaudessa. V2-projektin johtaja SS-Obergruppenführer Hans Kammler kuitenkin lakkautti Hs 117 projektin 6.2.1945. Ilmeisesti syynä oli BMW suihkumoottorien toimitusvaikeudet. Taustalla saattoi myös olla priorisointi kysymys ja tarkoituksena panostaa vähäiset resurssit testeissä lupaavammaksi havaittuun Wasserfall-ilmatorjuntaohjukseen.
Henschell Hs 117 Schmetterling ilmatorjuntaohjusta valmistettiin Henschel Flugzeugwerken toimesta. Tuotannon piti alkaa tammikuussa 1945, mutta Kammler keskeytti projektin jo 6.2.1945. Ohjuksen tuotantomäärä ei ole tiedossa.
| Schmetterling | ||
| - tyyppi | ilmatorjuntaohjus | |
| - pituus | 74,29 m | |
| - siipileveys | 2,05 m | |
| - halkaisija | 35 cm | |
| - paino | 420 kg (468 kg) | |
| - taistelukärki | 23 kg HE | |
| - moottori | BMW 109-588 | |
| - työntövoima | 3,7 kN | |
| - nopeus | 900 - 1 000 km/h | |
| - kantama | 32 km | |
| - lentokorkeus | 6 000 - 9 000 m | |
| - operaattorit | 2 kpl | |
