ZF 41

Yleistä

Zielfernrohr 41 (ZF 41) -tähtäinkiikari kehitettiin vuosien 1938–1939 aikana, Heeres Waffenamt (He.Wa.A) toimeksiannosta. Tähtäimen suunnittelusta vastasi todennäköisesti Rathenowissa sijaitseva saksalainen optiikkavalmistaja, Emil Busch AG Optische Industrie. ZF 41-tähtäinkiikari otettiin käyttöön Mauser K98k kiväärireissä virallisesti 14.7.1941 ja se oli samalla saksalaisten ensimmäinen yritys, saada tarkka-ampujakivääri jalkaväen käyttöön.

Alun perin ZF 41 -tähtäinkiikari oli tarkoitus asentaa useimpiin K98k-kivääreihin, mutta tuotantokapasiteettia valmistaa tarpeellinen määrä kiikareita, ei kerta kaikkiaan ollut. Toisaalta ZF 41 -tähtäinkiikarin 1.5 kertainen suurennos todettiin taistelukentällä riittämättömäksi. ZF 41 -tähtäin muodostui ongelmalliseksi, myös sen erittäin pitkän silmäetäisyyden vuoksi, sekä huonon valovoimaisuuden vuoksi. Tästä johtuen, useat saksalaiset tarkka-ampujat ottivat käyttöön sotasaaliiksi saatuja puna-armeijan tarkka-ampujakivääreitä, tai asensivat K98k kivääriin kaupallisia kiikaritähtäimiä. Edellämainituista syistä johtuen, ZF 41 -tähtäin on oikeastaan paremminkin optinentähtäin, kuin oikeaoppinen tähtäinkiikari. Tämän vuoksi ZF 41 ei soveltunut kunnolla tarkka-ampujatoimintaan.

ZF 41

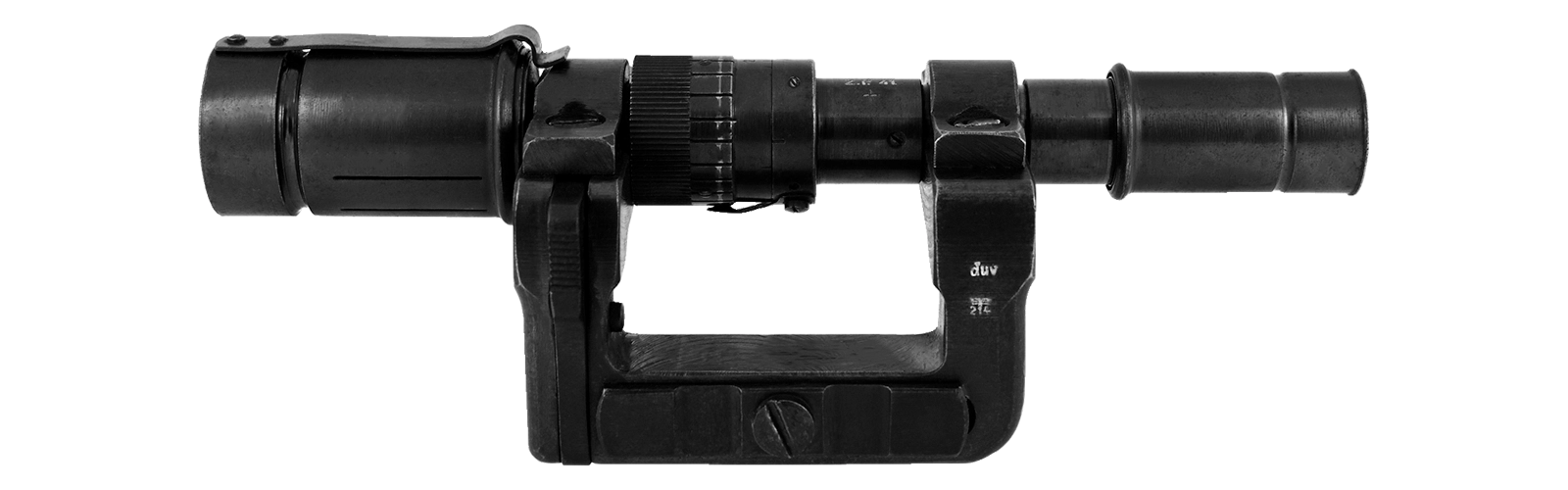

Zielfernrohr 41 (ZF 41) Type 1

Rakenne

ZF 41-tähtäinkiikarissa on 13,5 cm pitkä, teräksestä valmistettu runkoputki. Siinä on kiinteä 1.5 kertainen suurennos. Runkoputken ympärillä olevalla säätörullalla, voi säätää tolpparistikon korkeutta pystysuunnassa. Tämä pystysuuntainen matkaennakon säätö, on BDC-tyyppinen, jonka asteikko on 100–800 metrin matkalle, 50 metrin pykälin.

ZF 41-tähtäinkiikari asennettiin Mauser K98k kiväärissä poikkeuksellisesti, aseen takatähtäimen päälle. Näin silmäetäisyys tähtäinkiikarin okulaaripään linssille muodostui todella pitkäksi. Pitkä etäisyys, yhdistettynä huonolla valovoimalla ja pienellä 1.5 kertaisella suurennoksella, ei tehnyt tähtäimestä todellisten tarkka-ampujien keskuudessa suosittua.

Tähtäinkiikarista on olemassa kolme toisistaan hieman poikkeavaa pääversiota (Type 1, 2 ja 3). Ilmeisesti Type 3:stä käytetään myös nimitystä ZF 41/1. Lisäksi tähtäinkiikareita vielä korjattiin ja modifioitiin tehtaalla.

  • - Type 1, objektiivilinssi 22 mm, 9 linssiä kuudessa ryhmässä
  • - Type 2, objektiivilinssi 24 mm, suurempi säätörengas, 9 linssiä kuudessa ryhmässä
  • - Type 3, objektiivilinssi 24 mm, suurempi säätörengas, pidempi okulaari putki, 5 linssiä neljässä ryhmässä

Yleensä ZF 41-tähtäinkiikari asennettiin Mauser K98k kivääriin, mutta sitä kyllä testattiin myös puoliautomaattisissa Gewehr G41(M), Gewehr G41(W) ja Gewehr G33/40 kiväärireissä, yhtä huonolla menestyksellä. Tähtäintä on nähty myös kiinnitettävän Sturmgewehr 44 (StG 44) -rynnäkkökivääriin, mutta sen käyttökelpoisuudesta tässä yhteydessä ei ole tietoa.

Reticle #1
ZF 41 -tähtäinristikko (Reticle #1)

Kylmissä oloissa kiikarin säädin olisi jäätynyt, ilman kylmän kestävää voitelurasvaa. Voitelurasva laitettiin luonnollisesti tähtäimen säätimiin jo tehtaalla. Tähtäimeen laitettiin joko valkoinen tai vaihtoehtoisesti sininen leima, osoittamaan käytettyä voitelurasvaa.

  • - K.F. – kylmän kestävä Invarol-rasva, toimii -20°C asti, käytettiin vuosina 1940–1941
  • - ○ – tyhjiörasva (Vakuumfett 1416), toimii -40°C asti, käytettiin vuonna 1942
  • - + – instrumenttirasva (Instrumentenfett 1442), toimii -40°C astu, käytettiin vuonna 1943
  • - △ – instrumenttirasva, toimii -50°C asti, käytettiin vuonna 1944

Kiikarinjalka

ZF 41-tähtäinkiikari kiinnitettiin Mauser K98k kiväärin takatähtäimen päälle, vasemmalta sivulta kiinnitettävällä kiikarinjalalla. Kiikarinjalan kiinnitystä varten, aseen takatähtäimen vasemmalla sivulla on kiinnityskisko. Kiinnityskiskolla varustettua takatähtäintä asennettiin kivääreihin yleensä jo tehtaalla, mutta myös kenttämodifiointina.

ZF 41-tähtäinkiikari asettuu sivujalkaan kiinnitettynä sen verran korkealle, että sen alle jäävää takatähtäintä voi edelleen tarvittaessa käyttää.


Kiikarinjalka

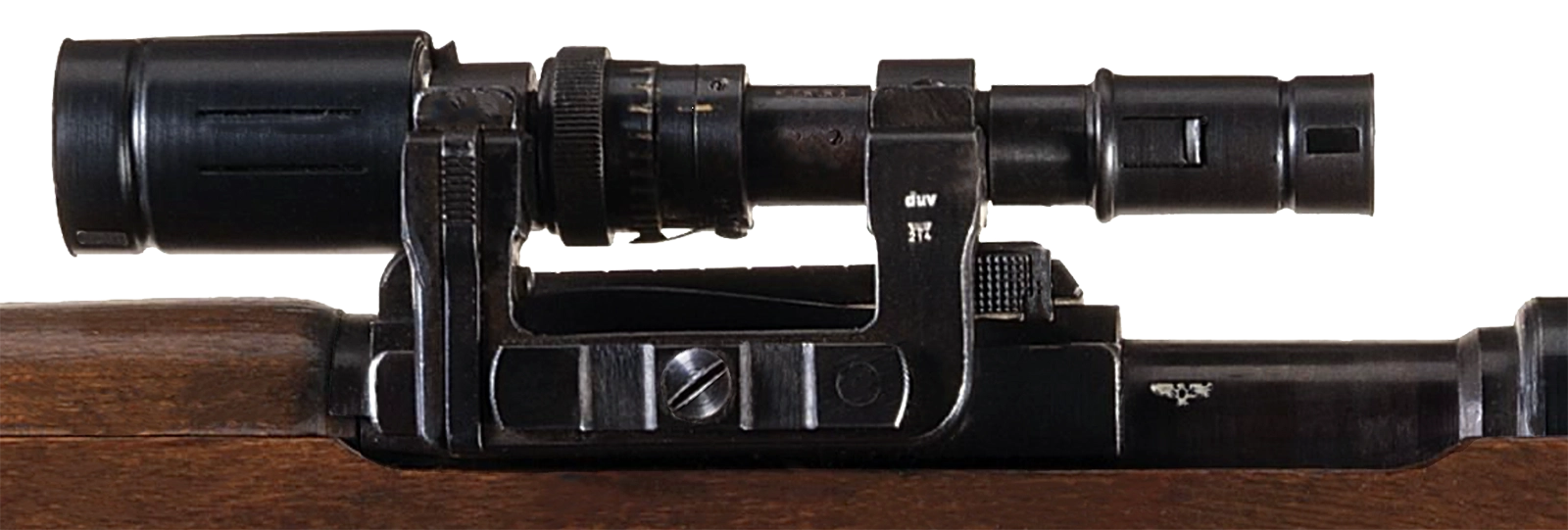

ZF 41 (Type 2) -tähtäinkiikari kiinnitettynä sivujalalla Mauser K98k kivääriin.

Tekniset tiedot


ZF 41

• tyyppi: tähtäinkiikari
• pituus 135 mm (sadesuoja 170 mm)
• paino -
• runkoputki 13,5 mm
• suurennos 1.5x
• objektiivilinssi 10,7 mm (14,8 mm)
• okulaarilinssi 22 mm (Type 1), 24 mm (Type 2 & 3)
• näkökenttä 1,3° / 100 m
• silmän etäisyys pitkä
• tähtäinristikko Ristikko #1
• kiinnitys sivujalka
• käyttölämpötila +40–50 - +40°C
• tuotantovuodet 1940–1945
• tuotantomäärä yli 100 000 kpl


Tuotanto

ZF 41 -tähtäinkiikaria valmistiin sodan aikana yli 100 000 kappaletta. Tähtäimistä, noin 5 600 kpl sai merkinnän ZF 40*, noin 25 900 merkinnän ZF 40 ja loput joko ZF 41 tai ZF 41/1 merkinnän. Ennen kiikarin virallista hyväksyntää 14.7.1941, valmistetuista kiikareista on myös löydetty merkintä ”Z.F.”. Tähtäinkiikaria valmistettiin ainakin 17 eri optiikkatehtaan toimesta. Pääasiallisia valmistajia oli kolme; Emil Busch AG Optische Industrie (cxn), Swarovski (cag) ja tšekkoslovakialainen Opticotechna G.m.b.H. (dow).

Valmistajat

  • - Dr. F.A. Wohler,Kassel (clb)
  • - Emil Busch AG Optische Industrie, Rathenow (cxn)
  • - Ernst Ludvih Optisches Werk, Weixdorf (jve)
  • - Etablissement Barbier, Benard et Turenne, Paris (kov)
  • - Feinmechanik G.m.b.H., Kassel (fzg)
  • - Ford-Werke A.G., Berlin (kay)
  • - Hensoldt und Sohne Optische Werke AG, Wetzlar (bmj)
  • - Hertel und Reuss Optik und Feinmechanik, Kassel (emw)
  • - Kohl S.G., Max Physikalische Apparete, Chemnitz (hap)
  • - Oculus, Berlin (ddv)
  • - Opticotechna G.m.b.H., Perau (dow)
  • - Rodenstock Optische Werke, Münich (eso)
  • - Rufs & Co., Kassel (gkp)
  • - Runge und Kaulfuss, Rathenow
  • - Seidenweberer Berga C.W.Crous & Co., Berga/Elster (mow)
  • - Spindler und Hoyer, Gottingen (fvs)
  • - Swarovski, Tyrol, Österreich (cag)

Kiikarin sivujalkoja valmisti Berlin-Lübecker Maschinenfabrik (duv), Waffeamt leima kotka/214 (WaA 214). Kiikarissa oli lisävarusteena sadesuoja, jonka pystyi kiinnittämään kiikarin objektiivipäähän. Sadesuojissa on valmistusleima ”27-1079 J2” (Type 2 ja 3), Type 1 kiikareiden sadesuojissa tätä merkintää ei ole. Kiikarille ja sen jalalle, valmistettiin vyökoteloa (Behalter), Wessel und Müller, Beschlagfabrik toimesta. Valmistajan leima (jvb) ja Waffenamt leima kotka/542 (WaA 542).


Kiikarinjalka
Mauser K98k kivääri ZF 41 -tähtäinkiikarilla varustettuna, ilmavoimien kenttädivisioonan (Luftwaffen Felddivision) sotilaan käytössä itärintamalla vuonna 1942. Kuva: Bundesarchiv Bild 101l-455-0013-37 KB-Zwirner, CC BY-SA 3.0

SS-Division Nord

Kuusamo–Kiestinki suunnalla vuosina 1941–1944 toimineella saksalaisella SS-Division Nord käytössään merkittävä määrä ZF 41 -tähtäinkiikaria. Keväällä 1944, sen käytössä oli jopa 960 kpl Mauser K98k kivääriä, jotka oli varustettu ZF 41 -tähtäinkiikarilla.
