3.7cm Sprenggranate 18

Yleistä

3.7cm sirpalekranaatin (3.7cm Sprgr.18 - kal. 37x249R) toiselta nimeltään 3.7cm Granatpatrone 18 L'Spur suunniteltiin vuonna 1936 (L.Dv.500/862 ja H.Dv.119/862). Sen tuotanto aloitettiin vuonna 1937, jatkuen aina vuoteen 1942 asti. Se oli tarkoitettu 3.7xm Flak 18 ilmatorjuntatykin ampumatarvikkeeksi. Kranaattien (Sprgr ja Pz.Gr) kokonaistuotanto oli noin 1,2 miljoonaa kappaletta. Sirpalekranaatin teräksestä valmistetun ammuksen paino on 550 g ja lähtönopeus (Vo) 914 m/s.

Kranaatissa on Bd.Z 5013 mallinen pohjaiskusytytin. Sen yhteydessä on valojuovapanos (Lichtspurhülse Nr.1), jonka paloaika on kaksi sekuntia. Panssarikranaatin ammus (projektiili) osa maalattiin tehtaalla mustaksi, sirpalekranaateissa (Sprgr) vastaavasti harmaaksi.


3.7cm Sprgr

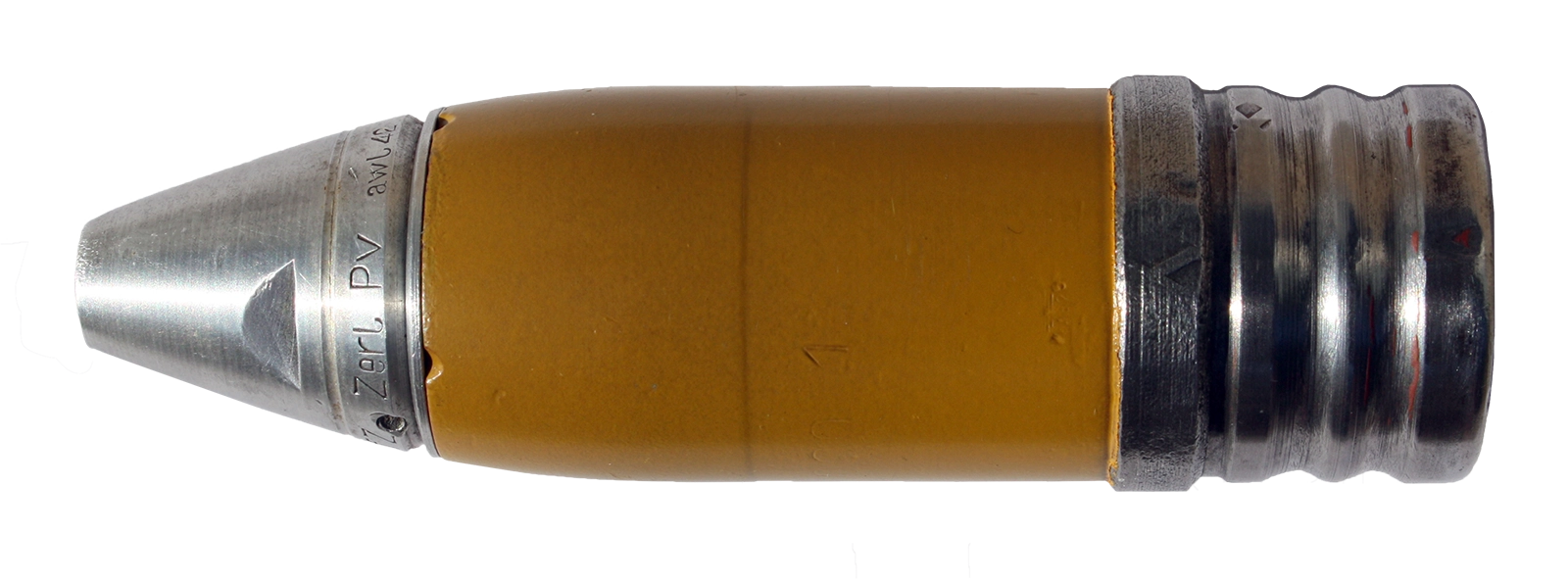

3.7cm Sprenggrante 18 projektiili.
Kuva: © Tapio Heiskanen

Toiminta

Kun sirpalekranaatti laukaistaan, lyö iskuri pohjanalliin, jonka räjähdysmäisen nopean palon aiheuttamat kuumat palokaasut etenevät palokanavia pitkin apulataukseen, sytyttäen sen. Apulatauksen tehtävä on syttyessään laukaista itse ajopanos. Ajopanos synnyttää räjähdysmäisen palonsa avulla riittävän työntöpaineen itse ammukselle (projektiili), joka irtautuu hylsystä ja jatkaa matkaansa läpi tykin putken, jatkaakseen matkaansa ballistisella lentoradalla kohteeseen. Ammuksen irtautuessa tykin putkesta, syttyy valopanos (paloaika n. 6,5 s.), antaen valojuova efektin. Kun ammus osuu kohteeseen, reagoi sen kärjessä oleva iskusytytin (Aufslag Zünder) ja laukaisee ammuksen sisällä olevan räjähdyspanoksen, joka puolestaan aiheuttaa ammuksen kuoren voimakkaan sirpaloitumisen. Jos ammus ei osu kohteeseen ja kärkisytytin ei reagoi, on sytyttimessä itsetuhomekanismi.


3.7cm Sprgr

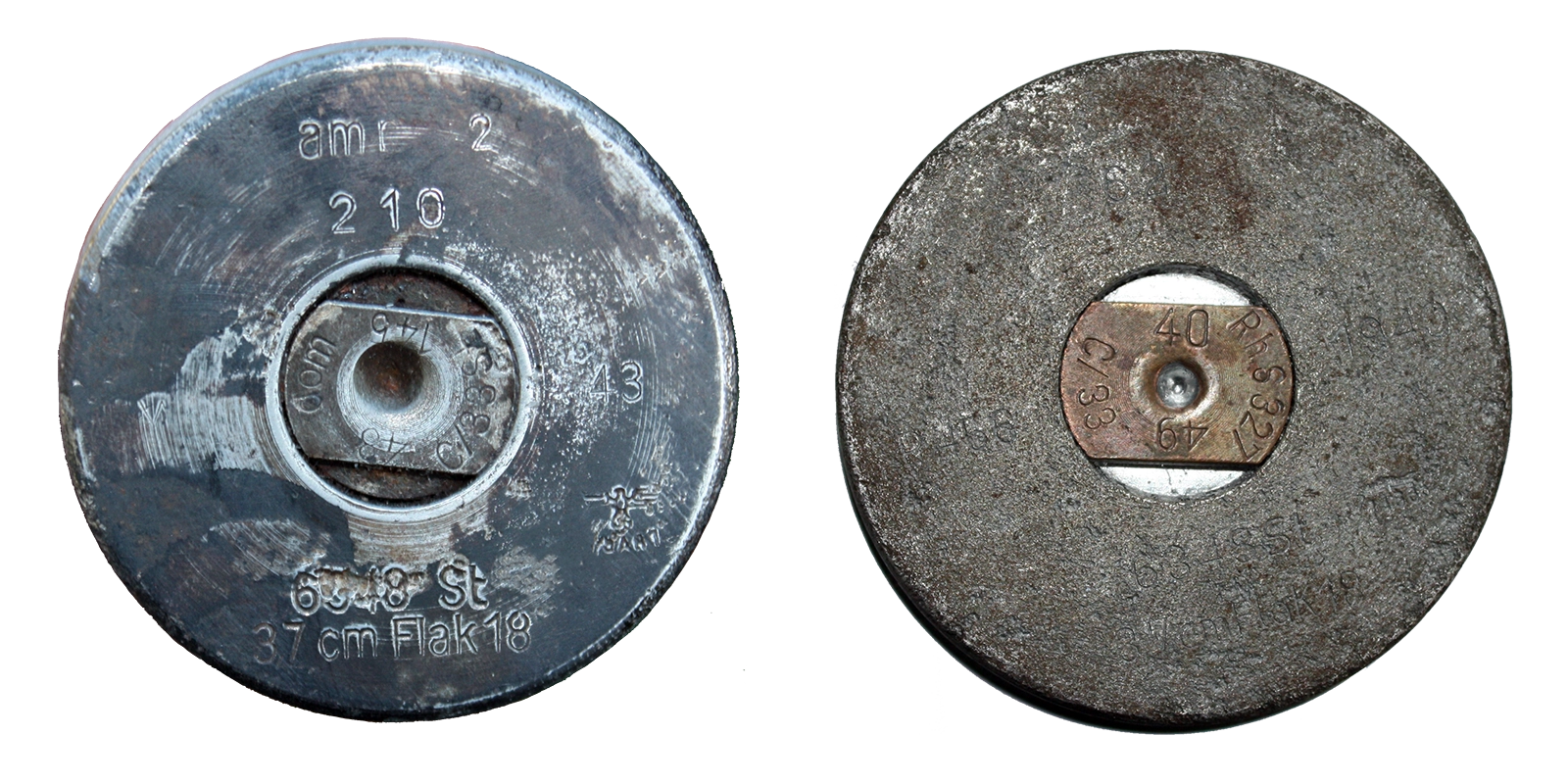

3.7cm Sprenggrante 18 hylsyn kantamerkintöjä.

Tekniset tiedot


3.7cm Sprenggranate 18

Ammus
- tyyppi sirpalekranaatti
- pituus - mm
- paino - kg
Projektiili Sprgr
- pituus 136 mm
- paino 627 g
- halkaisija 36,75 mm (kanta)
- johtorengas 1 kpl, teräs
- räjähdysaine 75% Nitropenta, 25% Alum.
- lähtönopeus (Vo) 914 m/s
- valojuovapatr. Lichtspurhülse Nr.1
Sytytin AZ 39K
- materiaali alumiini
- pituus 41,5 mm ?
- paino -
- halkaisija 21,2 mm
- räjähdysaine i-
Hylsy 6348 / 6348 St.
- materiaali messinki / teräs (St.)
- pituus 250 mm
- paino - g
- halkaisija (suuaukko) 38,18 mm
- halkaisija (kanta) 51,50 mm
- ajopanos 189 g Digl.R.P.
- pohjalataus 2 g Nz.MAN N.P
- nalli C/13 n.A., C/13 n.A. St.


Valmistajat

3.7cm sirpale- ja panssarikranaatteja valmistettiin toisen maailmansodan aikana yli miljoonaa kappaletta. Ammuksia valmistavia tehtaita oli useita. Useat ammustehtaat valmistivat myös alihankintana tiettyjä ammuksen osia ja toimittivat ne toisille tehtaille kasattavaksi.


3.7cm Sprenggranate 18


 Tuote Tehdas ja paikkakunta Koodit Waffenamt
- Sprgr.18 Dynamit AG, Hannover-Empelde cmd -
- Sprgr.18 Polte-Werk, Grüneberg edq -
- Sprgr.18 Silva Metallwerke GmbH, Genthin C -
Huom! lista ei ole täydellinen...

Tuotanto

Tuotanto vuosittain

1939 1940 1941 1942 1943 1944 1945 Yhteensä

- PzGr+Sprgr 400 000 4 336 300 1 059 300 2 526 700 2 893 500 - - -


Lähdeluettelo

  • - 3.7cm Sprgr 18, www.waffenlager.net, Tapio Heiskanen
  • - H.Dv.48173, Merkblatt für die Munition, Panzerabwehrkanone 3.7 cm Pak, 29.1.1938
  • - D 460/7+, Ringbuch für Hülsen, 1.7.1943
  • - Sturmvogel, url: http://www.ordersofbattle.darkscape.net/site/sturmvogel, 23.6.2011
  • - Lone Sentry, url: http://www.lonesentry.com, 23.6.2011
  • - The German codes page, url: http://home.scarlet.be/p.colmant/p_code.htm, 13.2.2012
