2cm Flakvierling 38

Yleistä

Saksalainen aseteollisuusyritys Rheinmetall-Borsig AG kehitti vuonna 1940 neliputkisen 2cm Flakvierling 38 -ilmatorjuntatykin. Asejärjestelmässä neljä 2 cm Flak 38 -tykinputkea oli sijoitettu samalle tykkialustalle. Tykin rakenne mahdollisti ampumisen 360 asteen vaakasuuntaisella sektorilla, ja sen korotuskulma ulottui −10 asteesta +100 asteeseen. Maksimikantamaksi ilmoitettiin noin 2 000 metriä.

Neljän tykinputken muodostama asejärjestelmä mahdollisti erittäin suuren hetkellisen tulinopeuden. Teoreettiseksi yhteistulinopeudeksi ilmoitettiin noin 800–1 800 laukausta minuutissa. Käytännössä saavutettavissa oleva tulinopeus jäi kuitenkin tätä alhaisemmaksi, sillä jokainen tykinputki käytti erillistä 20 patruunan lipasta. Lippaiden vaihtaminen suoritettiin käsin, mikä rajoitti yhtäjaksoisen tulen kestoa ja alensi käytännön tulinopeutta.

Flakvierling 38:n keskeisenä tarkoituksena oli muodostaa kohteen suuntaan tiheä ja lyhyessä ajassa tuotettu tulipeite. Suuri tulinopeus paransi mahdollisuuksia osua nopeasti liikkuviin ja matalalla lentäviin ilma-aluksiin, joiden torjuntaan asejärjestelmä soveltui erityisen hyvin. Ilmatorjuntatehtävien lisäksi Flakvierling 38:aa voitiin käyttää myös maamaaleja vastaan. Sen 20 mm:n ammukset olivat tehokkaita erityisesti kevyesti panssaroituja ja panssaroimattomia maaleja vastaan.

2cm Flakvierling 39

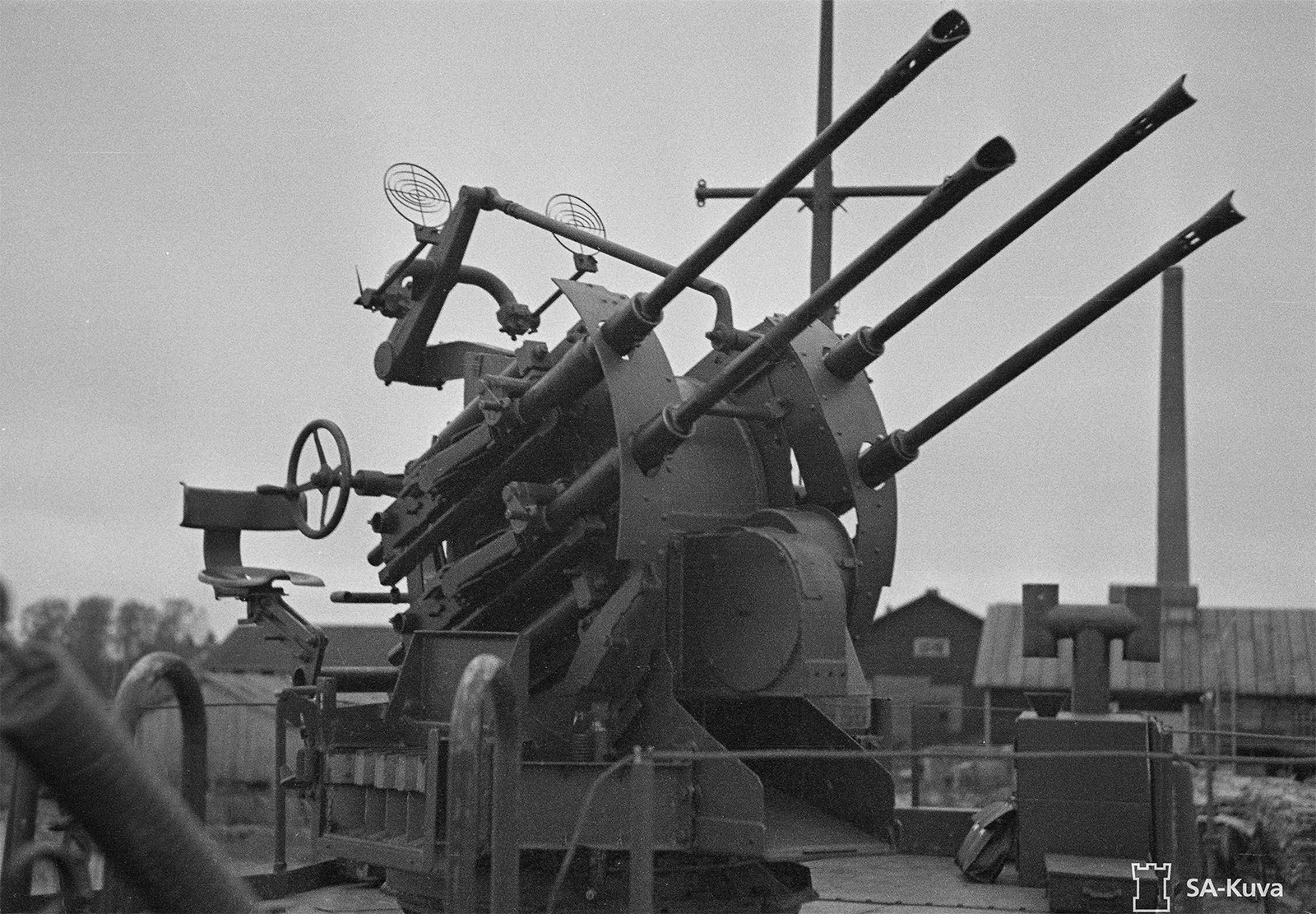

2cm Flakvierling 38, ilman suojakilpeä.
Kuva: SA-kuva-arkisto, Helsinki

Ampumatarvikkeet

  • • 2cm Sprenggranatpatrone Leuchtspur - 2cm Sprgr.Patr.L'spur - sirpalekranaatti (HE-T)
  • • 2cm Sprenggranatpatrone Leuchtspur W - 2cm Sprgr.Patr.L'spur W - sirpalekranaatti (HE-T)
  • • 2cm Brand-Sprenggranatpatrone Leuchtspur (Flak) - 2cm Br.Sprgr.Patr.L'spur (Flak) - sirpalekran. (HEI-T)
  • • 2cm Sprenggranatpatrone leuchtspur (Üb.) - 2cm Sprgr.Patr.L'spur (Üb.) - sirpalekranaatti (harjoitus)
  • • 2cm Panzergranatpatrone Leuchtspur - 2cm PzGr.Patr.L'spur - panssariammus (APHE-T)
  • • 2cm Panzergranatpatrone Leuchtspur (Üb.)- 2cm PzGr.Patr.L'spur (Üb.) - panssariammus (harjoitus)
  • • 2cm Panzergranatpatrone 40 Leuchtspur - 2cm PzGr.Patr.40 L'spur - panssariammus 40 (HVAP)
  • • 2cm Panzergranatpatrone (Phosphor) L'spur ohne Zerleger - panssarisytytysammus (API-T)
  • • 2cm Panzersprenggranatpatrone L'spur mit Zerleger (Kriegsmarine) - panssariammus 'laivasto' (APHE-T)

Tuotanto

2cm Flakvierling 38 ilmatorjuntatykkejä valmistivat; Auto-Union-Werk Chemnitz, Bentelerwerk Bielefeld ja Ostmarkwerk Wien. Tykin eri variaatioiden kokonaistuotanto oli 4 028 kpl. Näistä 2 372 valmistettiin vedettävinä kenttälavettisena (Sd.Ah.52 traileri) ja 1 546 kpl kiinteänä. Kiinteälavettisia tykkejä sijoitettiin mm. panssarijuniin, laivoihin ja Berliinin rakennettuihin valtaviin teräsbetonisiin ilmatorjuntatorneihin (Flakturm). Yhden tykin valmistushinta oli 20 000 RM. Tykkejä asennettiin myös ajoneuvoalustoille kuten Sd.Kfz.7/1, Sd.Kfz.11, Sd.Kfz.251, Opel Blitz ja Pz.Kpfw.IV alustalle (Wirbelwind).


Tuotanto kuukausittain
   Vuosi 1 2 3 4 5 6 7 8 9 10 11 12

   - 1941 65 16 32 27 0 26 54 98 112 124 178 185
   - 1942 221 237 155 236 280 268 45 49 107 52 149 66


Tekniset tiedot

2cm Flakvierling 38
- tyyppi kevyt ilmatorjuntatykki
- kaliiperi 4 x 2 cm L/65 (20x138B)
- putken pituus 130 cm (L/65)
- putken rihlat 8 oikeakätistä rihlapalkkia
- putken elinikä noin 10 000 – 12 000 laukausta
- tykin pituus 2,25 m
- tykin leveys 1,81 m
- tykin korkeus -
- tykin paino (kuljetuksessa) 2 100 kg
- tykin paino (tuliasemassa) 1 509 kg
- tähtäinlaite Flakvisier 38 / Lineavisier 21
- ampumasektori 360° (koro -12° – +90°)
- tehokaskantama noin 1 200 m
- maksimikantama noin 2 200 m (ilmamaali), 4 400 m (maamaali)
- ammustyypit APHE-T, HE
- ammuksen lähtönopeus 830–900 m/s
- tulinopeus 220 lk./min (800–1000 teor.)
- miehistö 7 (1+6)


2cm Flakvierling - Flakturm

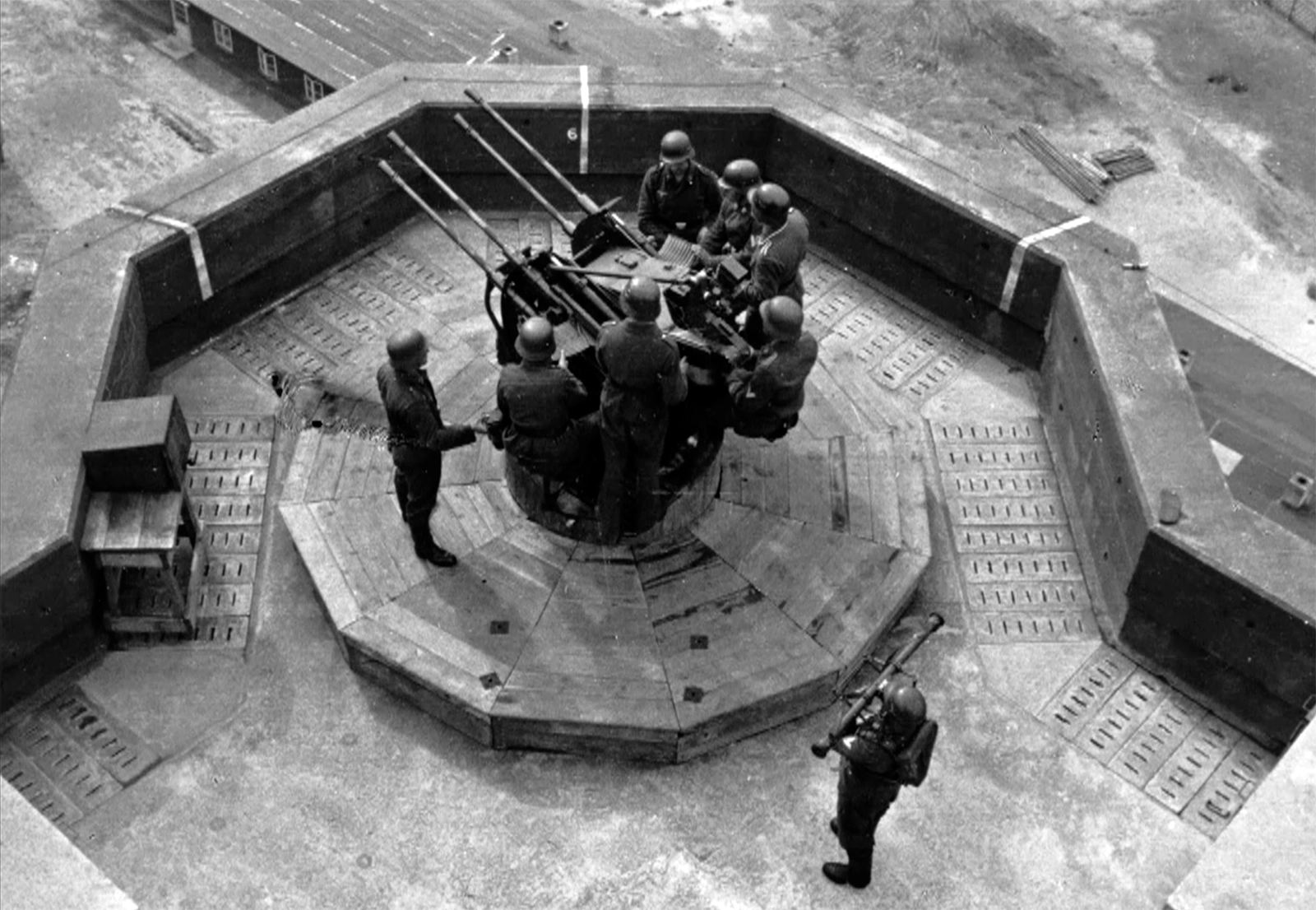

2cm Flakvierling 38, asennettuna järeään Flakturm-ilmatorjuntatorniin.
Kuva: Bundesarchiv

ϟϟ-Division Nord

Suomen armeijalla ei ollut käytössään yhtään 2cm Flakvierling 38 ilmatorjuntatykkiä. Kiestingin suunnalla taistelevalla saksalaisella SS-Division Nordilla oli näitä tykkejä kaksi kappaletta, jotka he saivat ne käyttöönsä syyskuussa 1942. Nämä tykit oli sijoitettu Sd.Kfz.7/1 puolitela-ajoneuvon päälle. Nämä ajoneuvot olivat panssaroimatonta aikaista mallia. Lue lisää: SS-Flak-Abteilung Nord

2cm Flakvierling 38 ilmatorjuntatykkejä nähtiin syksyllä 1942 myös Laatokalla. Tykit oli sijoitettu saksalaisiin Siebel-ilmatorjuntalauttoihin. Siebel-lautat oli nimetty niiden keksijän eversti Fritz Siebelin mukaan. Siebel-lautan aseistuksena oli kolme 8.8cm Flak, yksi 3.7cm Flak, kaksi 2cm Flakvierling ja kaksi yksi putkista 2cm Flak 38 ilmatorjuntatykkiä.

Siebel-lautta

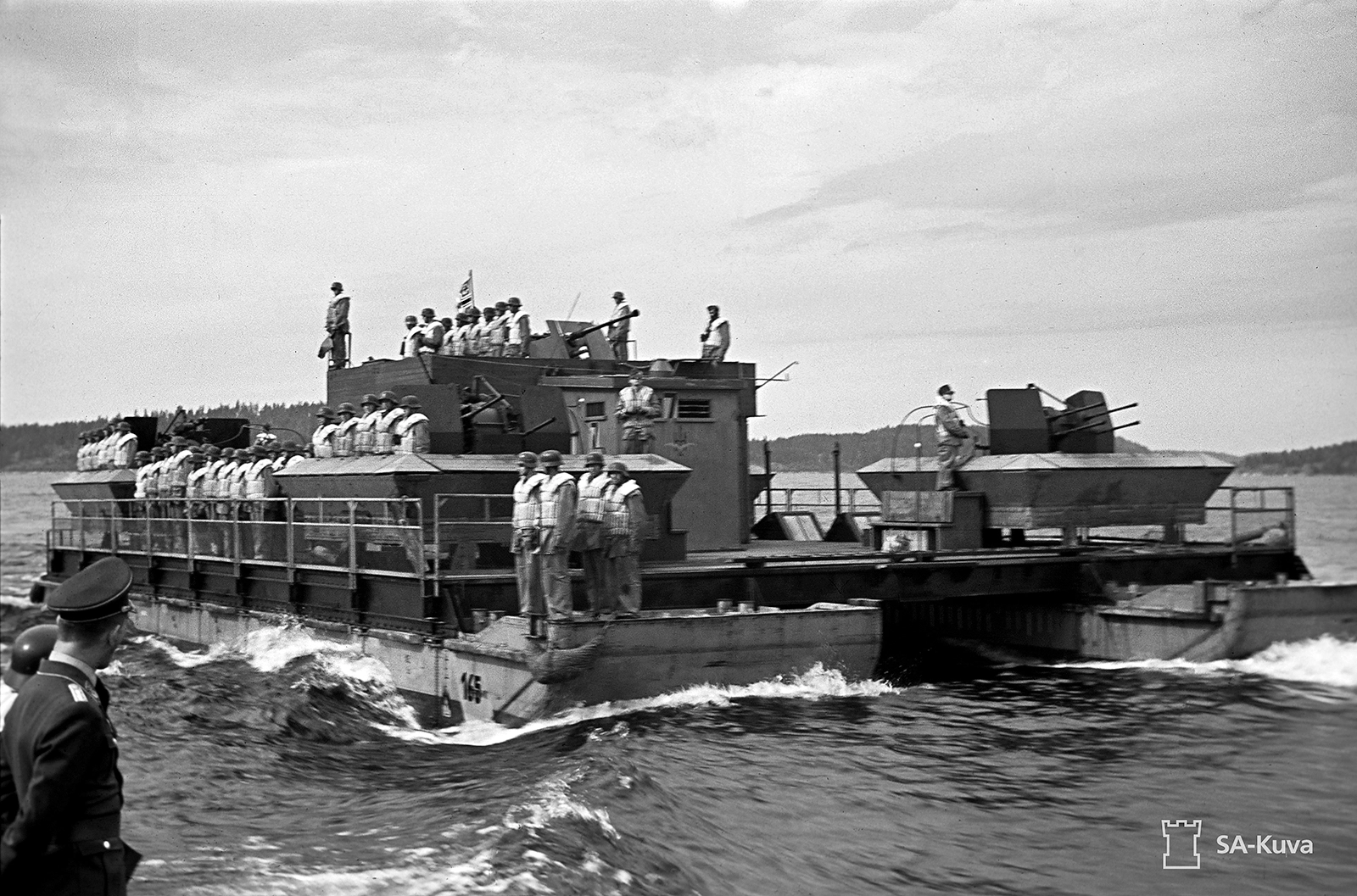

2cm Flakvierling 38, asennettuna Siebel-lautalle. Valokuva otettu Laatokalla syksyllä 1942.
Kuva: SA-kuva-arkisto, Helsinki

Lähdeluettelo

  • - Flak 2cm, url: http://www.flak2cm.com, 21.7.2012
  • - Air Defences of World War II, url: http://ww2.guide.com/flak.shtml, 15.5.2005
  • - Feldgrau.com - Research on the German armed forces 1918–1945, url: http://feldgrau.com, 30.11.2005
  • - Merkblatt für die Munition der 2cm Waffen, H.Dv.481/2, 20.4.1943
  • - Pohjoinen ilmasota, Hannu Valtonen, 1996
  • - Achtung Panzer, url: http://www.achtungpanzer.com, 11.12.2012
  • - Das Deutsche Reich und der Zweite Weltkrieg, vol. 5/1
  • - Das Heer 1933 - 1945 - Entwicklung des organisatorishen Aufbaues, 1969, Müller-Hillebrand
  • - Sturmvogel, url: http://orbat.com/site/sturmvogel, 11.12.2012
