76 K/02-30

Yleistä

76.2 mm kevyen joustolavettisen kanuunan (76-мм дивизионная пушка образца 1902 года) suunnitteli neuvostoliittolaisen Putilovin asetehtaan suunnittelijat L. A. Bishjakov, K. I. Lipinskij ja K. M. Sokolovskij. Suunnittelun pohjana oli aiempi 76 K/00 kanuuna.

76.2mm m/02 kenttäkanuunan (3-djujmovaja pushka obr. 1902) valmistus aloitettiin venäjällä 1900-luvun alussa. Ensimmäisen maailmansodan aikana tämä tykki oli tsaarin keisarillisen tykistön yleisin ase. Samalla se oli venäjän tykistön ensimmäinen joustolavettinen tykki. Tykin valmistus lopetettiin vuonna 1931.

Neuvostoliiton tykkiteollisuus uudisti vanhan 76.2mm divisioonakanuunan 1930-luvulla. Uuden kanuunan nimeksi tuli 76mm M1902-30 (76.2mm Pushka obr. 1902/30 g. L/30) Kanuunaan suunniteltiin uusi lavetti ja osaan tykeistä asennettiin uusi putki. Uusi lavetti mahdollisti suuremman koron käytön, jolloin myös kantama parani jonkin verran.

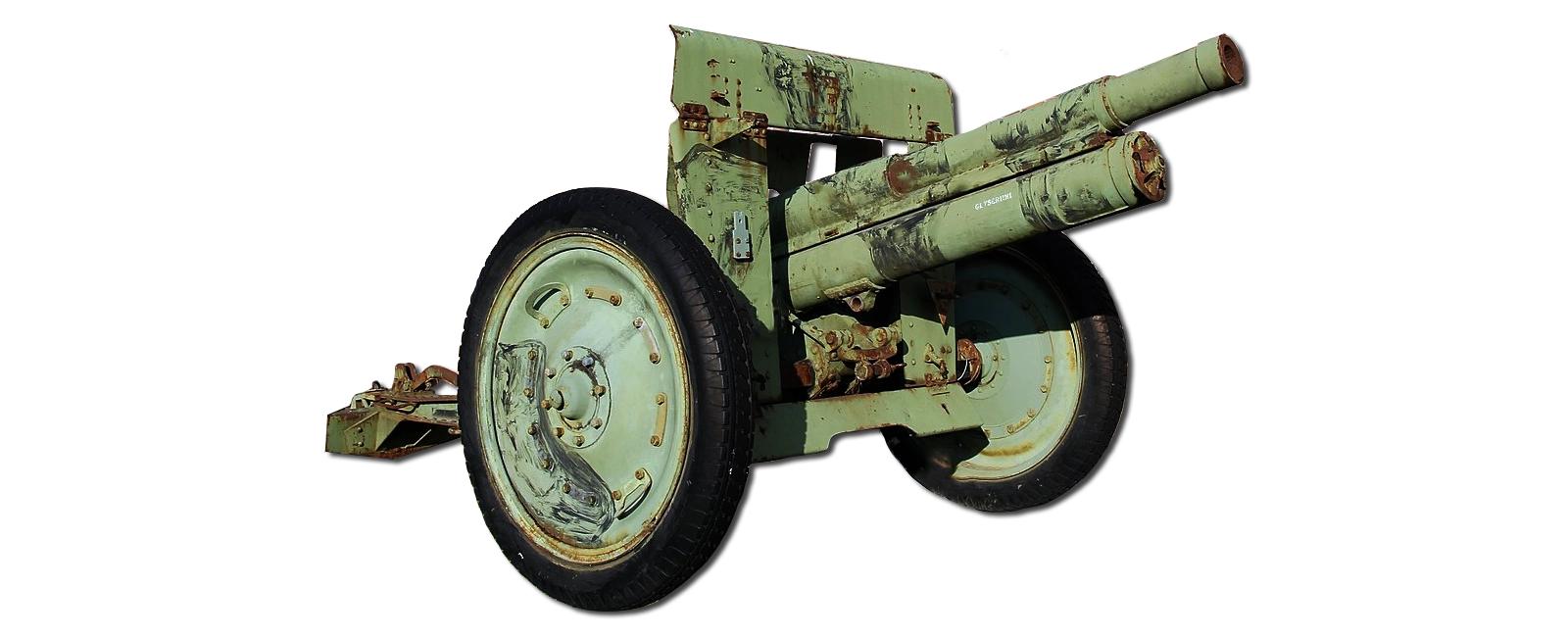

76 K/02
76 K/02-30. Kuva: Raatteenportti, Suomussalmi © TH 2013

76mm M1902 modernisointi

Neuvostoliitto modernisoi 76 mm kanuunat 1930-luvulla, tai ainakin osan niistä. Uusi tyyppimerkintä uusitulle aseelle oli 76mm M1902/30. Puna-armeija käytti toisessa maailmansodassa molempia 76 mm kanuuna malleja. Vuonna 1941 oli puna-armeijan käytössä vielä 2 066 kpl vanhan mallista 76mm M1902 kanuunaa.

Tekniset tiedot

76 K/02-30

- tyyppi kevyt kenttäkanuuna
- kaliiperi 76.2mm x 385R (76.2mm L/30)
- putken pituus 219,6 cm (L/30)
- putken rihlat 24 tasaisesti nousevaa rihlapalkkia
- tykin pituus -
- tykin leveys -
- tykin korkeus -
- tykin paino (kuljetuksessa) -
- tykin paino (tuliasemassa) 1 320 kg
- tähtäinlaite -
- ampumasektori +/- 3° (koro -6° – +35°)
- kantama noin 3 000 – 10 600 m
- ammustyypit HE, AP, AP-T, APHE-T, HEAT, HEAT-T
- ammuksen lähtönopeus 424–625 m/s
- tulinopeus 8–15 lk./min
- miehistö 5 (johtaja, lataaja, ampuja ja kaksi suuntaajaa)


Ampumatarvikkeet

  • • 76 akr 32/41-45 1/1 PP, (HE), amatolisirpalekranaatti
  • • 76 arkv 24/31-R, (HE), amatolisirpalekranaatti
  • • 76 tkr 26/31-R-1, (HE), trotuulisirpalekranaatti
  • • 76 psa-Vj4, (AP-T), panssarikranaatti
  • • harjoituskranaatti

76 akr 32/41-45 1/1 PP

76 mm sirpalekranaatti hajosi kohteessa noin 200:aan, keskimäärin noin seitsemän gramman painoiseen sirpaleeseen. Sirpaleet oli tarkoitettu vihollisen elävää voimaa vastaan ja ne olivat tappavia useiden kymmenien metrien päässä räjähdyksestä. Sirpalekranaatti sopi myös 76 RK/27 ja 76 RK/27-29 jalkaväkitykkeihin.

Läpäisykyky


Läpäisykyky eri etäisyyksillä

Ammus/iskukulma Tyyppi: Paino: Nopeus: Etäisyys:
    (kg) (m/s) 100 m 500 m 1000 m 1500 m 2000 m

- psa-VJ4 / 70° AP-T 6.3 590 ? 95 mm 85 mm 75 mm 65 mm 60 mm
- venäl. / 90° AP-T 6.3 590 ? 80 mm 73 mm 64 mm 55 mm 48 mm
- venäl. / 60° AP-T 6.3 590 ? 65 mm 59 mm 51 mm 43 mm 39 mm


Suomessa

Suomen armeija sai näitä tykkejä sotasaaliiksi talvisodan aikana kaikkiaan 32 kappaletta. Jatkosodan aikana sotasaaliin määrä kasvoi vielä 93 tykillä. Suomen armeijassa tykkiä kutsuttiin nimikkeellä (76 K 02-30).

Lähdeluettelo

  • Jatkosodan historia, osa 6, Sotahistorian Laitos, 1994
  • Itsenäisen SUomen kenttätykit 1918 - 1945, Jyrki Paulaharju
  • Tampereen tykistökilta, url: http://www.tampereentykistokilta.fi, 23.12.2012
  • Guns vs Armour, Soviet BR-350A AP, D. M. Honner
  • The Battles of the Winter War, http://www.winterwar.com, 11.7.2011
  • Kalustopas 76 K/02
