Hensoldt Wetzlar Dialytan 4x

Yleistä

Saksalainen optiikkavalmistaja Hensoldt und Sohne kehitti 1930-luvulla Hensoldt Wetzlar Dialytan 4x -tähtäinkiikarin. Hensoldt -tähtäinkiikareita valmistettiin Wetzlarissa ja niitä käytettiin tarkka-ampujien toimesta, Mauser K98k kivääriin kiinnitettyinä. Hensoldt oli sota-ajan kiikariksi poikkeuksellisen valovoimainen, joka oli edukseen varsinkin aamu- ja iltahämärässä.

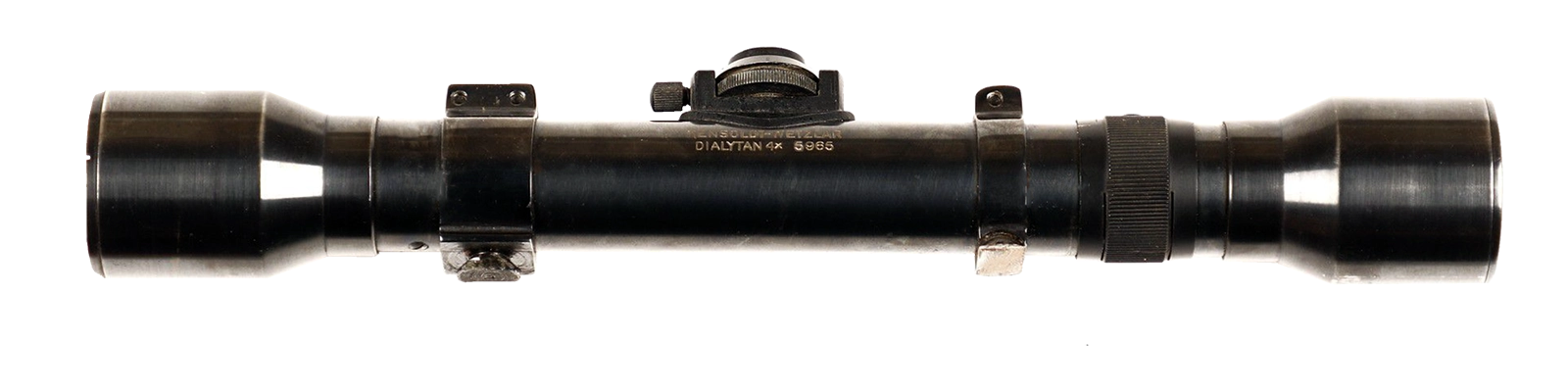

Hensoldt Wetzlar Dialytan 4x
Hensoldt Wetzlar Dialytan 4x

Rakenne

Hensoldt Wetzlar Dialytan 4x -tähtäinkiikarissa on teräksestä valmistettu runkoputki, jonka halkaisija on 26,5 mm. Kiikarin suurennos on neljäkertainen ja siinä on saksalaismallinen tolpparistikko nro #1. Objektiivi ja okulaaripään linssien halkaisija on noin 36 mm. Kiikarin kiinnittämiseksi oli kaksi tapaa, joko hakajalat tai SSR-tyyppinen sivujalka.

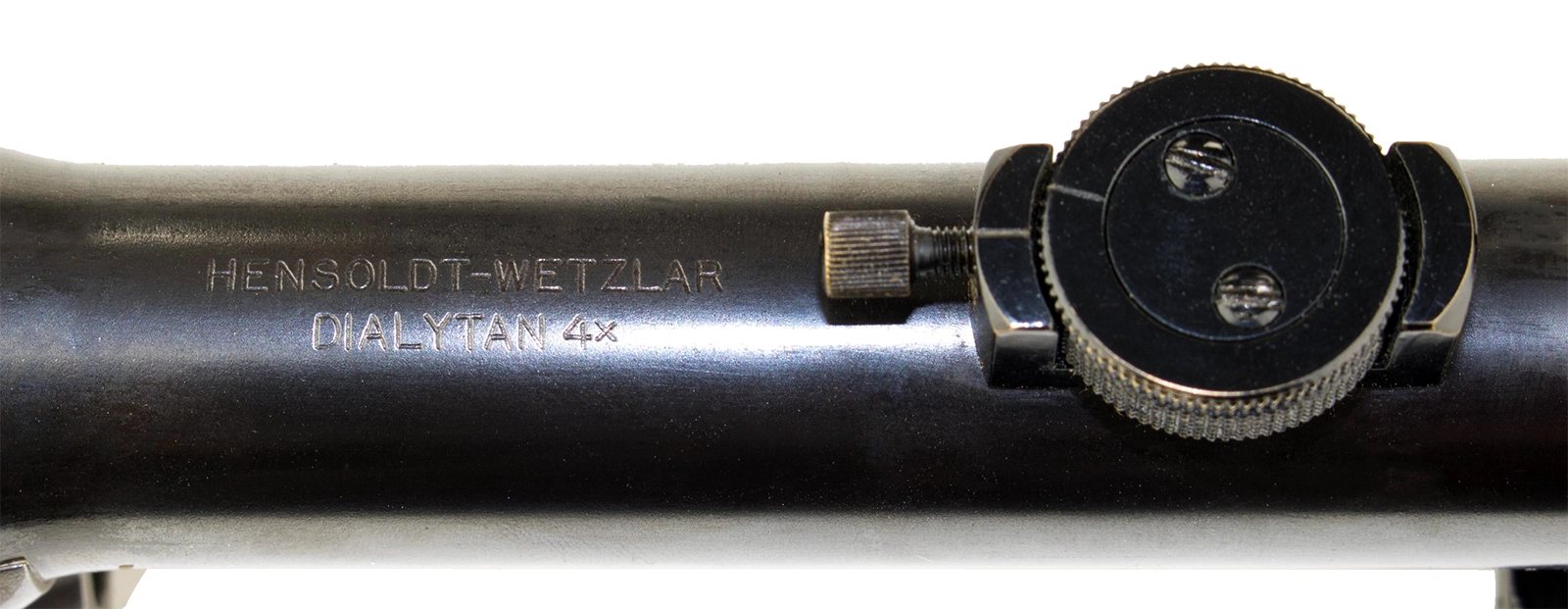

Hensoldt
Hensoldt Wetzlar Dialytan 4x -tähtäinkiikarin päällä säätönuppi

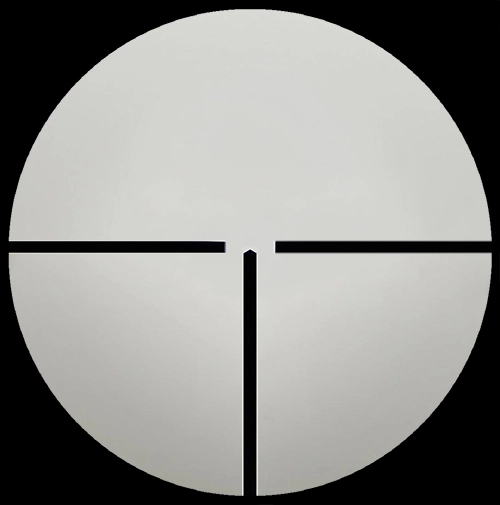

German reticle #1
Hensoldt Wetzlar Dialytan 4x -tähtäinkiikarin ”tolppa” ristikko (German reticle #1)

Tuotanto

Saksalaisen optikon Mortiz Hensoldtin (1821–1903) perustama Hensoldt & Sohne Optische Werke AG valmisti Hensoldt Wetzlar Dialytan 4x -tähtäinkiikareita, Wetzlarissa sijaitsevassa optiikkatehtaassa. Hensoldt siirtyi Carl Zeiss Gruppen omistukseen vuonna 1928, jatkaen Hensoldt kiikareiden valmistusta, lähinnä metsästyskäyttöön. Toisen maailmansodan aikana Hensoldt valmisti samoja metsästyskäyttöön suunnattuja tähtäinkiikareita, tarkka-ampujien käyttöön. Kiikarin valmistusmäärät eivät ole tiedossa.

Waffen-SS joukoille jaetuissa tähtäinkiikareissa oli SS-riimumerkintä, kiikarin vasemmalla sivulla, tähtäinristikon säätörullan alapuolella. Kiikarin suojakoteloita valmisti ainakin Walter Gerard, Charlottenburgissa.

Hensoldt Wetzlar Dialytan 4x -tähtäinkiikarin tuotanto aloitettiin sodan jälkeen uudelleen, helmikuussa 1948, jatkuen aina vuoteen 1955 asti. Tämän jälkeen siirryttiin valmistamaan hyvin samankaltaista Hensoldt Wetzlar Dural Dialytan 4x -tähtäinkiikaria.

Tekniset tiedot


Hensoldt Wetzlar Dialytan 4x

• tyyppi: tähtäinkiikari
• pituus 284 mm
• paino 492 g (jalkojen kanssa)
• runkoputki 26 mm
• suurennos 4x
• objektiivilinssi 36 mm
• okulaarilinssi 36 mm
• näkökenttä 9 m / 100 m
• silmän etäisyys 36 mm
• tähtäinristikko Reticle #1
• kiinnitys hakajalat / sivujalka

• tuotantovuodet 1939–1940 luvuilla
• tuotantomäärä tuntematon

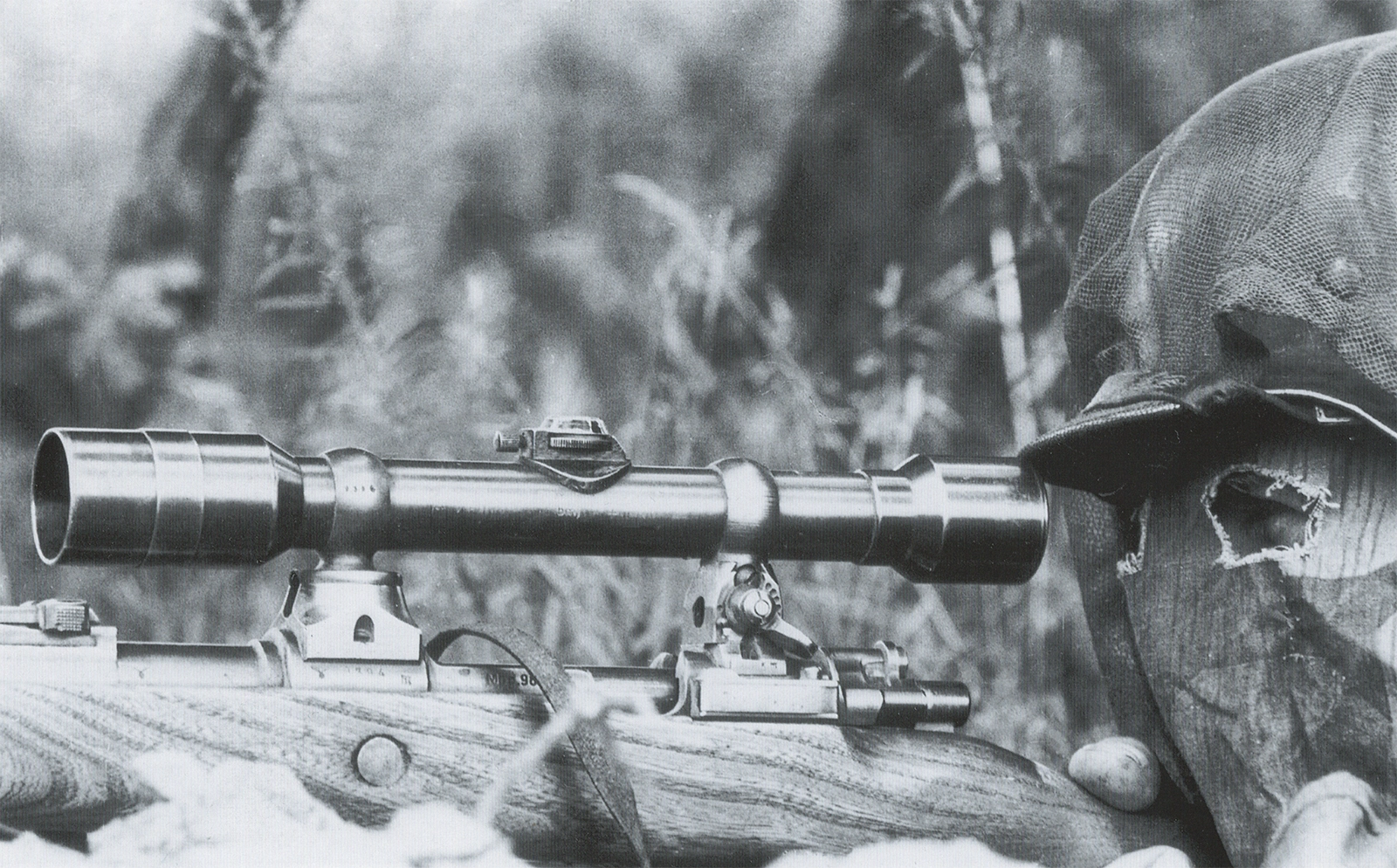

Hensoldt Wetzlar Dialytan 4x
Hensoldt Wetzlar Dialytan 4x -tähtäinkiikari kiinnitettynä Mauser K98k kivääriin. Kuva: Bundesarchiv 243/2284/5.

Lähdeluettelo

  • - The German Sniper, Peter R. Senich
  • - Anlage zu WaA Nr.2709/44 g Kdos des Heereswaffenamtes, 11/1944
  • - Hensoldt/Wetzlar Dialytan 4x, url: https://gunsinternational.com, 6.1.2023
