8.8 cm Sprenggranatpatrone L/4.5 (Kz.)

Yleistä

8,8 cm sirpalekranaatti oli tarkoitettu ilmatorjuntatykkien (8.8cm Flak) käytössä lähinnä ilmatorjuntaa varten, mutta sitä käytettiin myös maamaaleja vastaan. Tykki kykeni ampumaan sirpalekranaatin projektiilin maksimissa 6 500 metrin korkeuteen. Räjähtäessään projektiili hajosi 1 500 osaan. Sirpaleet kykenivät tuhoamaan yksimoottorisen lentokoneen 10 metrin säteellä räjähdyksestä ja vaurioittamaan lentokonetta vielä 120 metrin päässä.

8,8 cm ilmatorjuntatykkiin valmistettiin myös panssarikranaatteja, jotka olivat nimensä mukaisesti tarkoitettu puhtaasti vihollisen panssaroitujen ajoneuvojen tuhoamiseen. 8.8cm Flak ilmatorjuntatykit saavuttivat sodan aikana suorastaan legendaarisen maineen panssarintorjunnassa.

8.8cm L/4.5 (88x571R) kaliiperin ampumatarvikkeet olivat suoraan yhteensopivia 8.8cm Flak 18, 36 ja 37 ilmatorjuntatykkien kesken, sekä 8.8cm Kwk 36 (Tiger I) panssarivaunukanuunassa. Panssarikanuuna käytössä ammuksissa tuli kuitenkin olla c/22 tyyppinen sähkönalli.


10.5cm Spreng-Granate

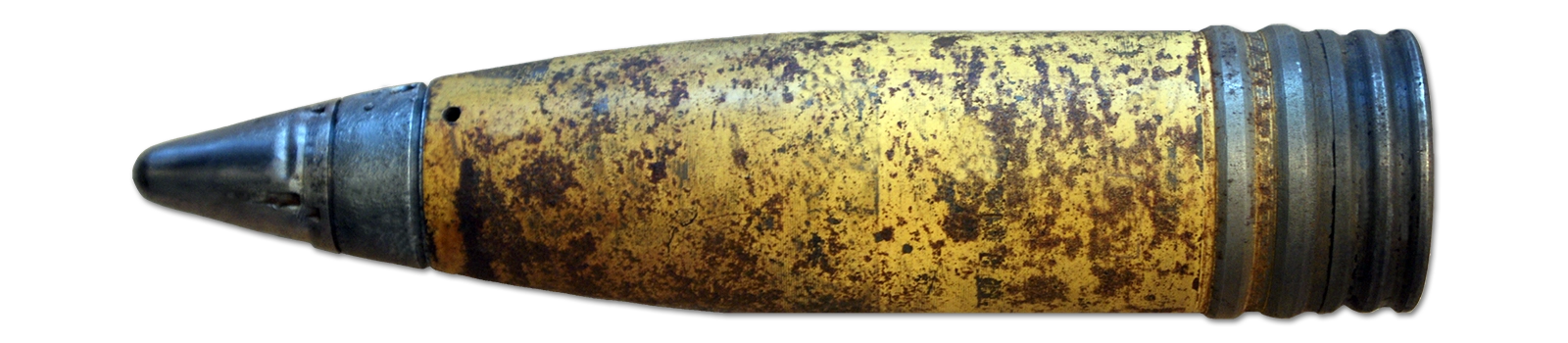

8.8 cm Sprenggranatpatrone L/4.5 (Kz.) Stg projektiili, Zt.Z S/30 Fg sytytin, johtorenkaat rautaa (FES).
Kuva: © Tapio Heiskanen

10.5cm Spreng-Granate

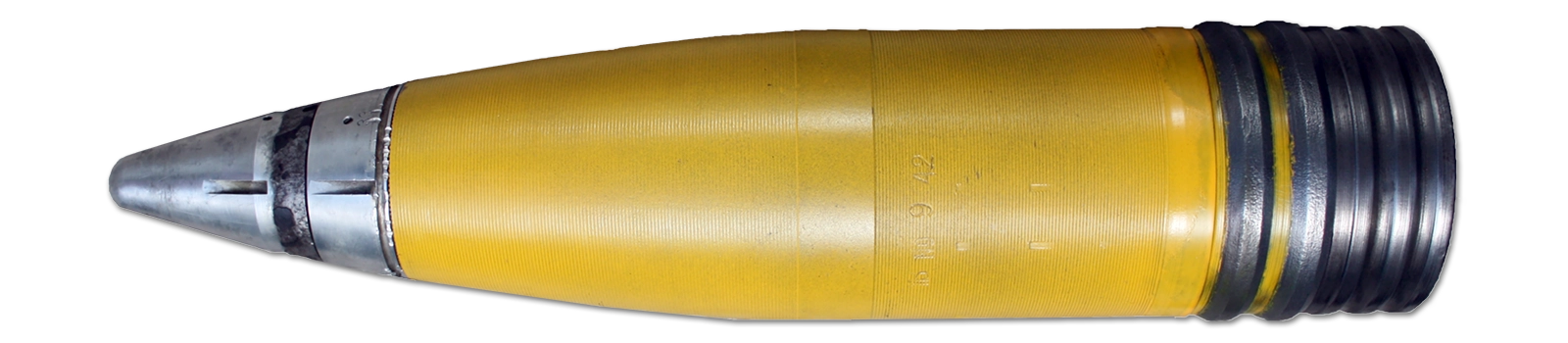

8.8 cm Sprenggranatpatrone L/4.5 (Kz.) projektiili, Zt.Z. S/30 sytytin, johtorenkaat rautaa (FES).
Kuva: © Tapio Heiskanen

10.5cm Spreng-Granate

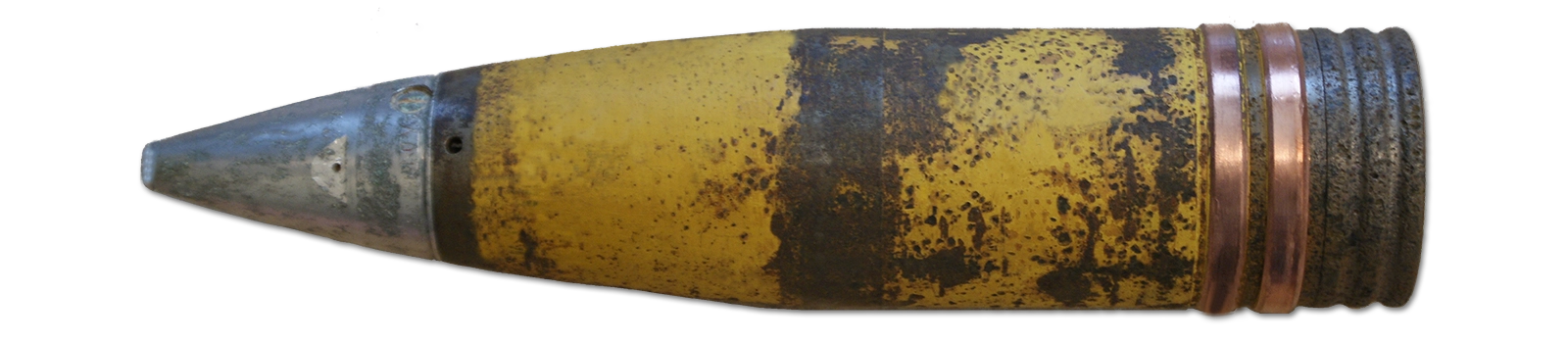

8.8 cm Sprenggranatpatrone L./4.5 (Kz.)projektiili, A.Z. 23/28 sytytin, johtorenkaat kuparia.
Kuva: © Tapio Heiskanen

Rakenne

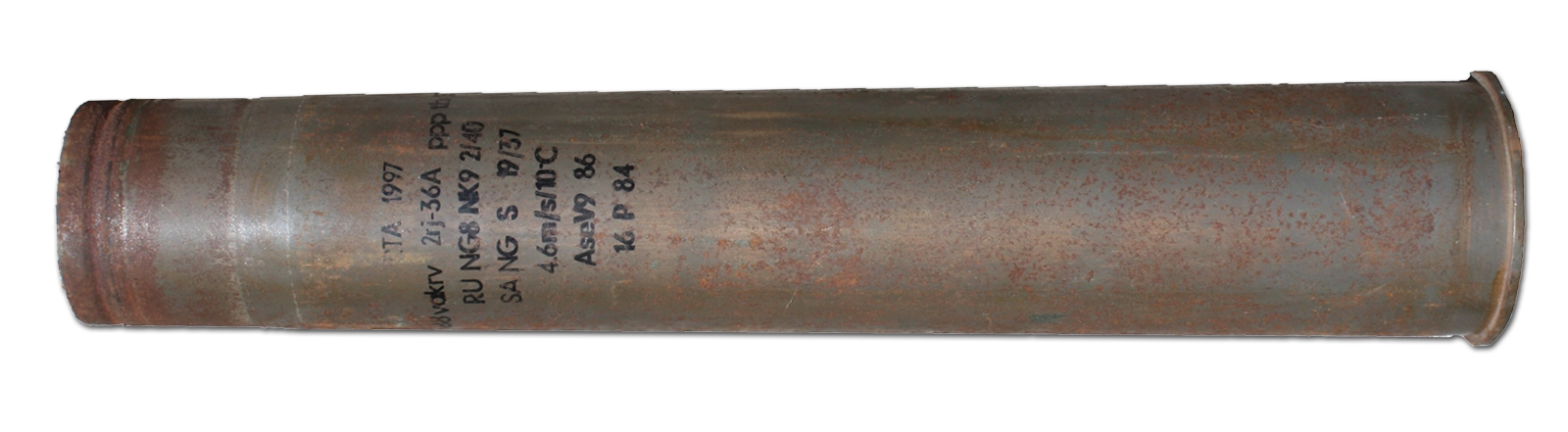

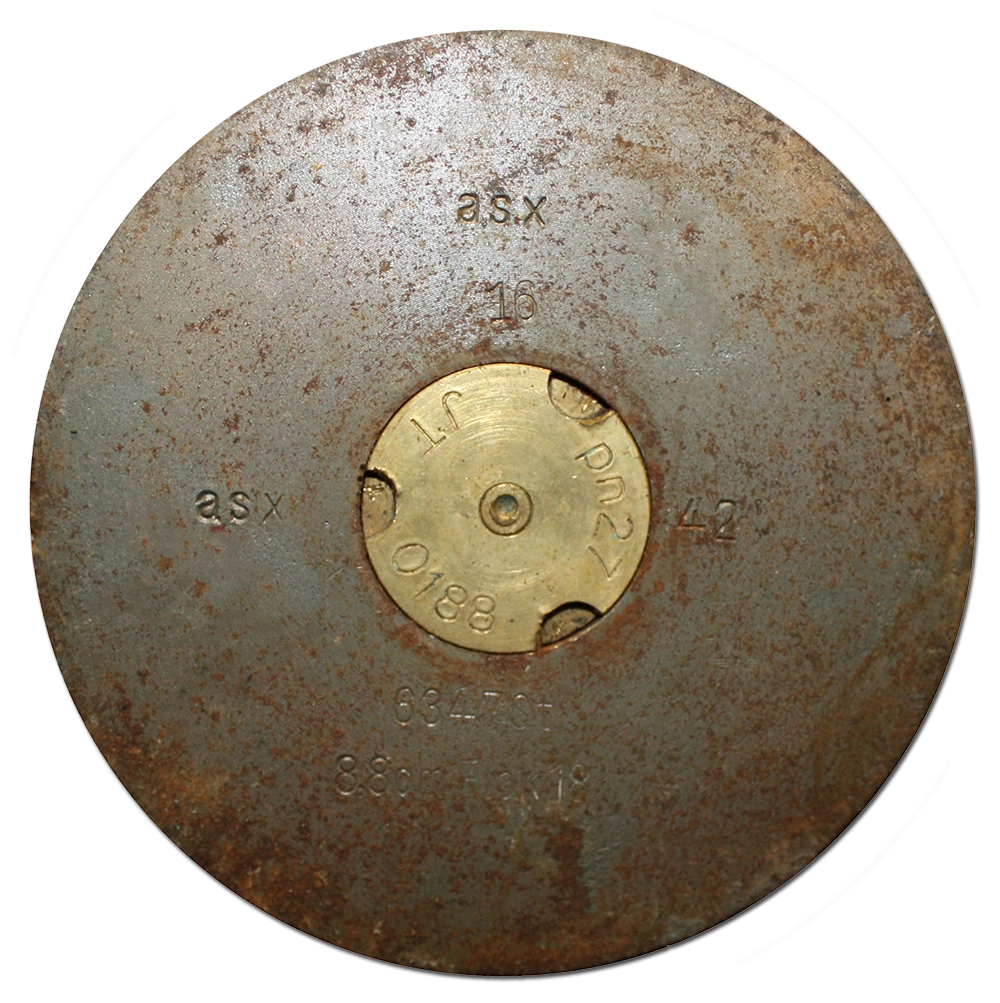

Ampumatarvikkeessa käytettävä hylsy (Patronenhülse) valmistettiin joko messingistä (6347) tai raudasta (6347 St.). Kärjestä supistetun hylsyn (13 C 6369) pituus on 570,6 mm, kannan halkaisija 111,5 mm, suuaukon sisähalkaisija 88,0 mm ja ulkohalkaisija 89,53 mm. Hylsyn pohjaan sijoitettiin C/12 n.A. tai C/12 n.A. St. mallinen, nallipiikin iskusta syttyvä nalli. Nallin tehtävä on laukaistaessa sytyttää pohjalataus. Pohjalataus (Beiladung) 20 g Nz.MAN.N.P. puolestaan sytyttää hylsyn sisään sijoitetun ajopanoksen.

Ajopanos (Hauptladung) vaihteli siis ammustyypistä riippuen 2,55 kg Digl.R.P, 2,95 kg Digl.R.P. välillä:

  • - 2,55 kg Digl.R.P. -8-(495-5.5/2.75
  • - 2,95 kg Digl.R.P. -K0-(500-4.5/1.)
  • - 2,95 kg Digl.R.P. -K1-(500-4.5/1.8)
  • - 2,95 kg Digl.R.P. -K0-D-(490-4.9/2.1)
  • - 2,95 kg Digl.R.P. -K0-A-(490-4.9/2.1)
  • - 2,67 kg Digl.R.P. -8-(495-5.4/2.15)

Panssarikranaattien ammuksen pohjaan oli sijoitettu ns. pohjasytytin. Sirpalekranaateissa puolestaan käytettiin kärkisytyttimiä (Kopfzünder), jotka aktivoituivat joko ajastettuna tai iskusta.

8.8 cm Sprenggranatpatrone L/4.5 (Kz.)

8.8cm Sprgr L/4.5 (Kz.) on 8,8 cm ilmatorjuntatykille suunniteltu standardi sirpalekranaatti, pääasiassa tarkoitettu ilmamaaleja vastaan. Ammuksen nimessä saksankielinen lyhenne ”Kz.” tarkoittaa, että ammuksessa on kärkisytytin. Ammuksissa käytettiin kolmea eri sytytin mallia; A.Z. 23/38, Zt.Z S/30 ja Zt.Z. 30/30 Fg.

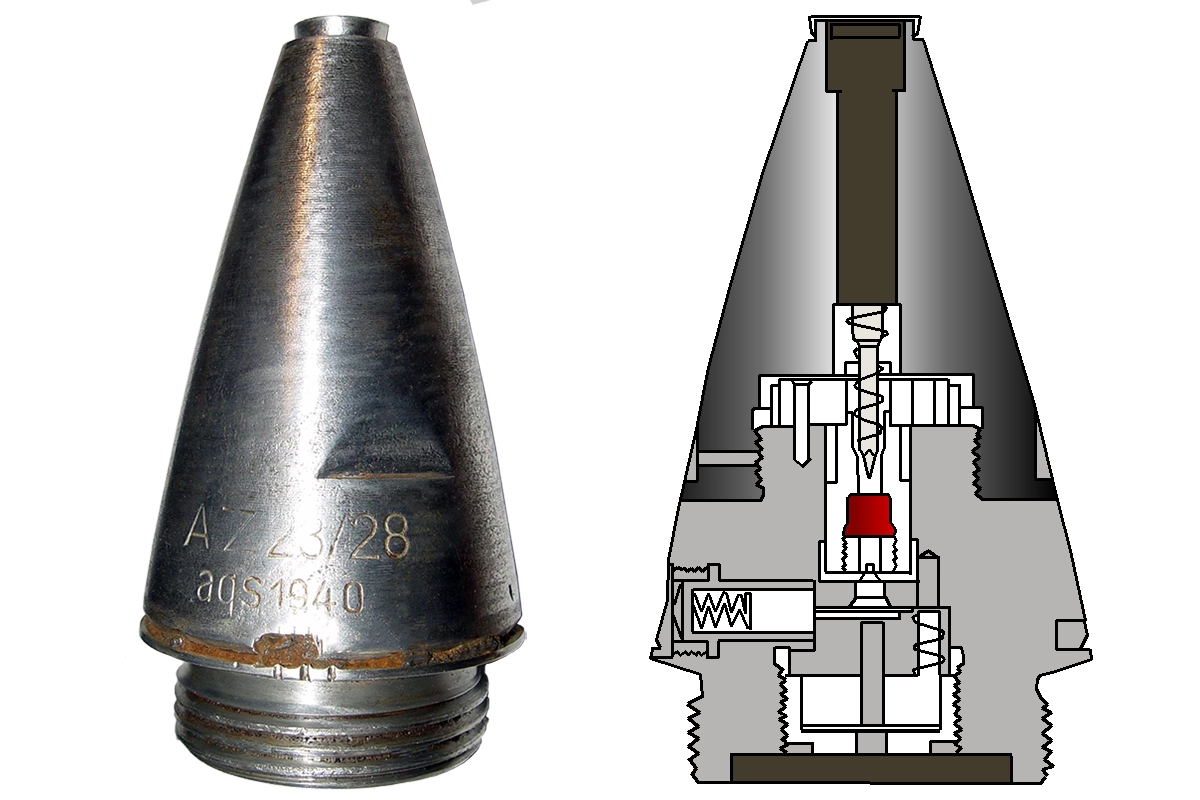

A.Z. 23/28 sytytin

Ammuksessa käytettiin A.Z. 23/28 nopeatoimista kärkisytytintä (reagoi osumaan), samaa kuin 105 mm kevyen kenttähaupitsin (10.5cm le.FH 18) sirpalekranaateissakin. Sytyttimessä on kaksi toimintoa, erittäin nopeasti syttyvä tai 0,11 sekunnin viiveellä oleva sytytys. Sytytystapa valitaan sytyttimen kyljessä olevaa ruuvia kiertämällä. O-asetus on tarkoitettu kuljetusta varten.

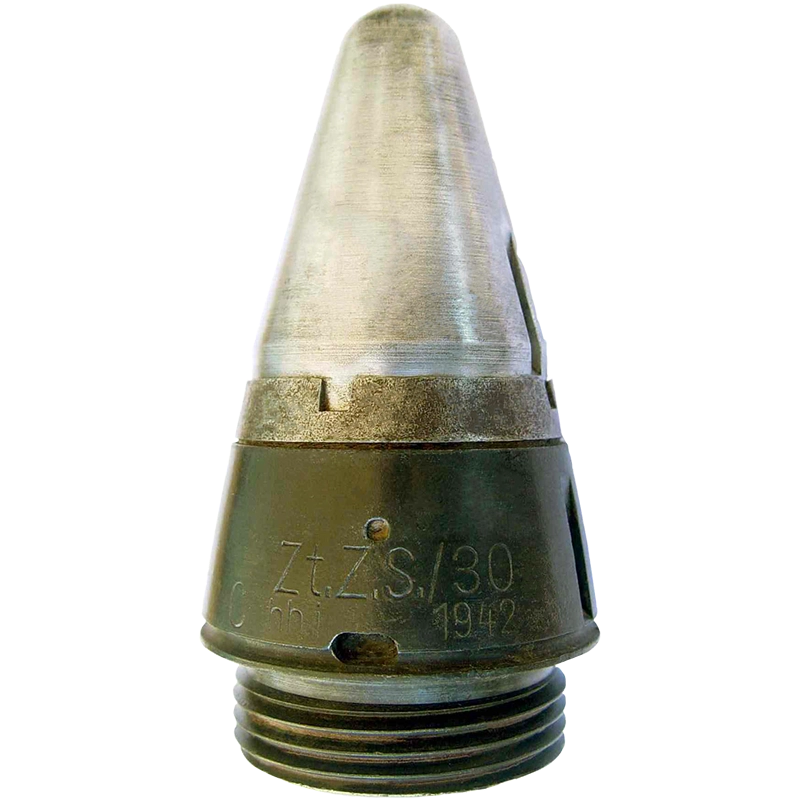

Zt.Z. S/30 sytytin

Ammuksessa voidaan vaihtoehtoisesti myös käyttää Zt.Z. S/30 jousitoimista, mekaanista aikasytytintä. Zt.Z. S/30 aktivoituu 0 - 30 sekunnin viiveestä, laukaisusta laskien. Aikasytyttimen periaate on, että ennen ampumista se ajastetaan aktivoitumaan halutun ajan kuluttua. Ajastaminen suoritetaan ajastuslaitteella ja haluttu aika lasketaan laskurilla. Kranaatin kärki painetaan ajastuslaitteeseen, joka aikasytytintä kiertämällä aktivoi sen räjähtämään oikeaan aikaan. Käytännössä alle kahden sekunnin säätö on estetty, turvallisuus syistä. Kun sytytin on viritetty laukaisua varten, eikä sitä kuitenkaan syystä tai toisesta käytetä, on se nollattava takaisin ”nolla” asetukseen.

Zt.Z. S/30 Fg sytytin

Tämä sytytin on periaatteessa muuten samanlainen kuin Zt.Z S/30, mutta se on inertia toiminen, mekaaninen aikasytytin.

Tekniset tiedot


8.8cm Spreng-Granate L/4.5 (Kz.)

Ammus
- tyyppi sirpalekranaatti
- pituus - mm
- paino - kg
Projektiili
- pituus 302 mm (396 mm)
- paino 9,22 kg
- halkaisija 87,7 mm
- johtorengas 2 kpl, kuparia
- räjähdysaine 785 g
- lähtönopeus (Vo) 819,9 m/s
- valojuovapatruuna ei ole
Sytytin A.Z.23/38 tai Zt.Z S/30
- materiaali alumiini
- pituus 112 mm
- paino 440 g
- halkaisija 60 mm (max.), 50 mm kierre
- räjähdysaine 0 - 0,11 s viive
Hylsy 6347 / 6347 St.
- materiaali messinki / teräs (St.)
- pituus 570,6 mm
- paino 2,08 kg
- halkaisija (suuaukko) 89,53 mm
- halkaisija (kanta) 111,5 mm
- ajopanos 2,55 kg Digl. R.P.-8
- pohjalataus 20 g Nz.Man.N.P.
- nalli C/12 n.A., C/12 n.A. St.


Valmistajat

8,8 cm ampumatarvikkeita ja niiden osia valmistettiin useissa eri ampumatarviketehtaissa. Alle on listattu ainakin muutamia näistä tehtaista.

10.5cm Spreng-Granate valmistajat


 Tuote Tehdas ja paikkakunta Koodit Waffenamt

8.8 cm Sprgr Bückhoff und Co., Leer cvs -
8.8 cm Pzgr Rheinmetall-Borsig A.G., Tegel hhg -
8.8 cm Pzgr Hannomag, Hannover bye -
hylsyjä Hoesch A.G., Dortmund asx WaA 357
hylsyjä Bochumer Verein für Gusstahlfabrikation A.G., Bochum - -
hylsyjä Friedrich Krupp Grusonwerk A.G., MAgdeburg-Buckau - -
hylsyjä Hermann Göring Werk, Brunswick-Hallendorf - -
hylsyjä Kabel- und Metallwarenfabrik Neumayer A.G., Nürnberg P94 -
hylsyjä Polte Armaturen- und Maschinenfabrik A.G., Magdeburg (P) -
Hylsyjä Berlin Suhler Waffen- und Fahrzeugwerke, Berlin bsw -
AZ 23/28 Bartelmuss und Suchy, Bielitz cjg -
Zt.Z.S/30 Gebrüder Thiel, Ruhla GT -
Zt.Z.S/30 Zeiss-Ikon, Dresden dpv -
Zt.Z.S/30 Rachmann Metallwerke, Haida cxl -
Zt.Z.S/30 Fg ? jcj ? WaA 873

Huom! lista ei ilmeisesti ole aivan täydellinen...

Lähdeluettelo

  • - L.Dv. 4402/1, Die Munition der Flakartillerie Beschreibung, Teil 1, 1942
  • - L.Dv. 4414/3, Die Munition der 8.8 cm Flak 18, 36 und 37 Fertigen und Zerlegen, Teil 3, 1942
  • - Lone Sentry - German 88mm Antiaircraft gun, url: http: www.lonesentry.com, 1.9.2012
  • - D460/7, Ringbuch für Hülsen, 1.7.1943
  • - DV460/8, Ringbuch für Zünder Band I, 6.5.1941
  • - DV460/10, Ringbuch für Sprengladungen Band I, 26.10.1942
  • - High-Explosive Data for 88mm Flak 36, url: http://www.tarrif.net, 16.6.2013
  • - Die 8.8 cm Flak aus "Handbuch für den Flakartilleristen" vom 1939
  • - German 88-MM Antiaircraftgun material, 29.6.2013, US War Department, TM E9-369A
  • - High-Explosive Data for 88mm Flak 36, url: http://www.tarrif.net, 16.6.2013
  • - WK2.AMMO Forum, url: http://www.wk2ammo.com, 19.6.2013
