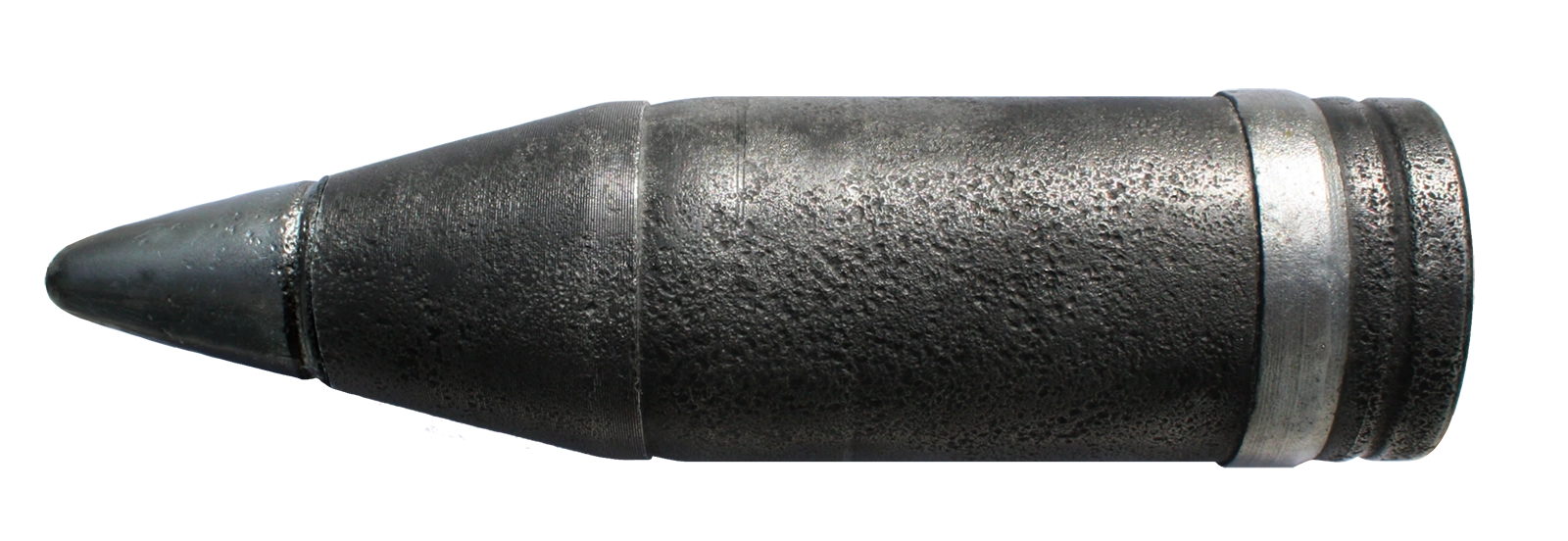

7.5cm panssarikranaatti 39 (7.5cm Panzergranate 39 – Pz.Gr.39) oli panssarintorjunnan yleisammus. Se on räjähtävä ampumatarvike, joka oli suunniteltu läpäisemään panssarilevyä. Panssarikranaatti pyrki läpäisemään panssarilevyn iskuenergian avulla ja aiheuttamaan räjähdysvaikutuksen läpäisyn jälkeen. Panssarikranaattia kutsutaankin iskuammukseksi.
Panssarikranaatin runko valmistettiin sorvaamalla erikoisteräksestä, johon oli sekoitettu mm. hieman kromia, nikkeliä ja piitä. Kranaatin runko kuuma karkaistiin sorvauksen jälkeen. Kranaatin rungon koostumus oli seuraava: rauta (Fe) + 95 %, hiili (C) 0,515 %, mangaani (Mn) 0,65 %, pii (Si) 1,19 %, rikki (S) 0.29 %, fosfori (P) 0.019 %, nikkeli (Ni) 0,41 %, kromi (Cr) 1,59 %, vanadium (V) 0,19 %, kupari (Cu) 0,135 % ja alumiini (Al) 0,013 %.
Kranaatin runkoon kiinnitettiin teräksestä valmistettu kärkikappale. Kärkikappaleen tarkoitus oli estää kranaattia murtumasta tai kimpoamasta, sen osuessa kohteeseen. Erikseen valmistettu kärkikappale kiinnitettiin kranaatin runkoon hitsaamalla.
Kärkikappaleeseen kiinnitetyn ballistisen kärkiosan tehtävä puolestaan oli parantaa kranaatin aerodynaamisia ominaisuuksia. Myös ballistinen kärkiosa kiinnitettiin hitsaamalla.
Räjähdysaineelle tehtiin poraamalla rungon pohjaosaan tila. Porauksen suuaukkoon tehtiin kierre pohjasytyttimen kiinnitystä varten. Pohjasytyttimeen kiinnitettiin magnesiumpohjainen valojuovapanos. Sytyttimen tehtävä oli nimensä mukaisesti sytyttää kranaatin räjähdyspanos. Räjähdysaine sijoitettiin porattuun tilaan. Yleisin räjähdysainelataus oli mineraaliperäisellä montaanivahalla flegmatoitu, puristettu heksogeeni.
Kranaatin rungon takaosassa on sen ulkokehän kiertävä johtorengas. Johtorenkaan tehtävä on tiivistää projektiili tykin putken sisäpinnan rihloihin niin että, sitä putken sisällä eteenpäin työntävää palokaasujen painetta ei mene hukkaan. Kun johtorengas ottaa kiinni putken sisäpinnan rihloihin, alkaa projektiili pyöriä akselinsa ympäri. Tämä saa aikaan vakaamman ballistisen lentoradan, jolloin osumatarkkuus paranee. Johtorengas on usein valmistettu pehmeämmästä metallista (esim. kupari) kuin itse projektiili. Tämä puolestaan säästää putken sisäpintaa liian suurelta kulumiselta.
| 7.5cm Panzergranate 39 - 75x714R | |||
| Ammus | |||
| - tyyppi | panssarikranaatti | ||
| - pituus | 96,92 cm | ||
| - paino | 11,52 kg | ||
| Projektiili | PzGr 39 (APCBC) | ||
| - pituus | 278 mm | ||
| - paino | 6,80 kg | ||
| - halkaisija | 74,4 mm (kanta) | ||
| - johtorengas | kuparia/teräs | ||
| - räjähdysaine | 17 g heksogeeniä | ||
| - lähtönopeus (Vo) | 770 m/s | ||
| - valojuovapatr. | - | ||
| Sytytin | Bd.Z. 5103 | ||
| - materiaali | alumiini / teräs | ||
| - pituus | 40,0 mm | ||
| - paino | 70 g | ||
| - halkaisija | 27,2 mm (kierre 22 mm) | ||
| - räjähdysaine | - | ||
| Hylsy | 6340 / 6340 St. | ||
| - materiaali | messinki / teräs (St.) | ||
| - pituus | 71,81cm | ||
| - paino | 2,5 kg | ||
| - halkaisija (suuaukko) | 77,05 mm | ||
| - halkaisija (kanta) | 100,0 mm | ||
| - ajopanos | 2,75 g Digl.R.P.G1 | ||
| - pohjalataus | 20 g Nz.Man.N.P. | ||
| - nalli | C/12 n.A., C/12 n.A. St. | ||
Kun passarikranaatti laukaistaan, lyö iskuri hylsyn pohjanalliin, jonka räjähdysmäisen nopean palon aiheuttamat kuumat palokaasut etenevät palokanavia pitkin apulataukseen, sytyttäen sen. Apulatauksen tehtävä on syttyessään laukaista itse ajopanos. Ajopanos (37 g Nz.R.P.) synnyttää räjähdysmäisen palonsa avulla riittävän työntöpaineen itse ammukselle (projektiili), joka irtautuu hylsystä ja jatkaa matkaansa läpi tykin putken, jatkaakseen matkaansa 780 m/s nopeudella, ballistisella lentoradalla kohteeseen. Ammuksen irtautuessa tykin putkesta, syttyy valopanos, antaen valojuova efektin. Kun ammus osuu kohteeseen, reagoi ammuksen sisään asetettu räjähdyspanos pyrkien tehostamaan ammuksen läpäisykykyä ja tuhovaikutusta.
| 7.5cm Pz.Gr.39 | |||||||||
| Ammus | Kulma | Etäisyys: | |||||||
| 100 m | 500 m | 1000 m | 1500 m | 2000 m | 2500 m | 3000 m | |||
| - PzGr 39 | 30° | 106 | 96 | 85 | 74 | 64 | - | - | |
| - PzGr 39 | 90° | 140 | 135 | 121 | 109 | 98 | - | - | |
Saksalaiset valmistivat panssarikranaatteja useissa eri tehtaissa ympäri Saksaa. Kranaatteja valmistettiin myös Puolan kenraalikuvernenetissä, ainakin yhdessä tehtaassa.
| 7.5cm Panzergranate 39 | ||||
| Tuote | Tehdas ja paikkakunta | Koodit | Waffenamt | |
| - 7.5cm Pz.Gr.39 | Sächsische Gußstahlwerke Döhlen AG | cyw | - | |
| - 7.5cm Pz.Gr.39 | Freitaler Stahlindustrie GmbH, Freital / Sachen | czw | - | |
| - 7.5cm Pz.Gr.39 | Rheinmetall-Borsig AG | RhS | ||
| - 7.5cm Pz.Gr.39 | Gebr.Hoffman, Metallbearbeitungswerk, Sagan, Puola | ncs | ||
| - 7.5cm Pz.Gr.39 | Vereinigte Oberschlesische Hüttenwerke AG, Gleiwitz, Puola? | cma | ||
| Huom! lista ei ilmeisesti ole aivan täydellinen... | ||||
| Tuotanto vuosittain | |||||||||
| 1939 | 1940 | 1941 | 1942 | 1943 | 1944 | 1945 | Yhteensä | ||
| Pz.Gr.39 | 0 | 0 | - | 239 600 | 1 592 600 | 1 721 000 | 104 000 | 3 657 200 | |
