7.5cm Kanonengranate (F.K.Gr)

Yleistä

7.5cm Kanonengranate (F.K.Gr) on sirpalekranaatti, joka oli tarkoitettu vuoristotykin (7.5cm Geb.G. 36 ”Grünewald”) perusammukseksi, lähinnä vihollisen elävää voimaa vastaan. Ammusta voitiin käyttää myös 7.5c, F.K. 16 ja 7.5cm F.K. 38 tykeissä.

6,13 kg painavan ammuksen kokonaispituus on 250 mm, josta kärkisytytin Dopp.ZS/60s pituus 59 mm. Ammuksen maksimihalkaisija, johtorenkaan kohdalta mitattuna on 76,85 mm. Ammuksen lähtönopeus on 475 m/s. Ammuksen kärkeen sijoitettiin Dopp.ZS/60s tai vaihtoehtoisesti AZ.23 tyyppinen kärkisytytin.

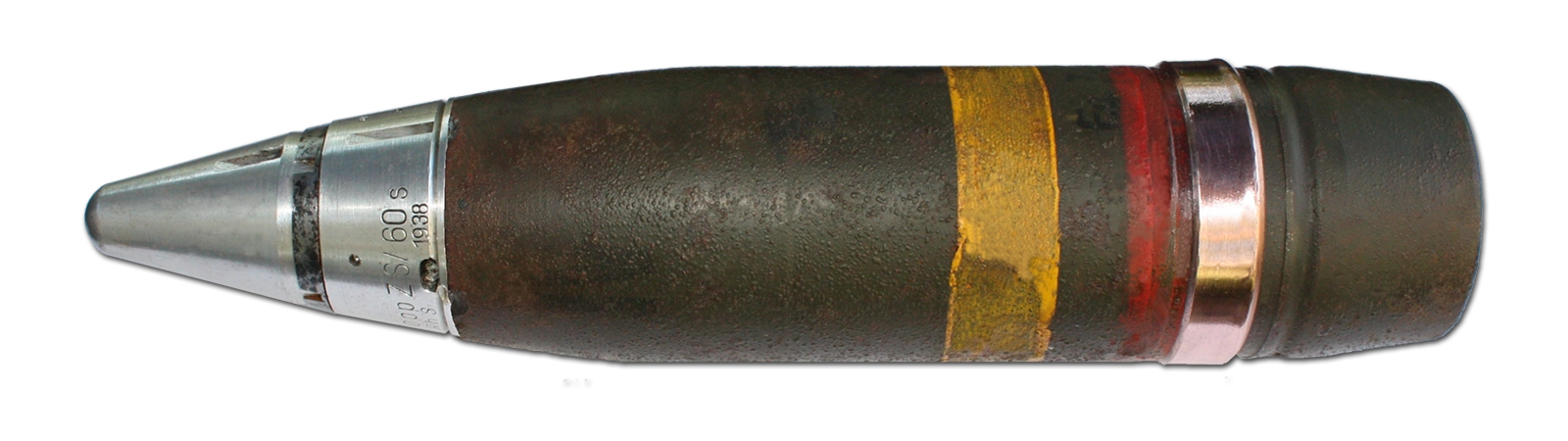

7.5cm F.K.Gr.
7.5cm Kanonengranate (F.K.Gr.).
Kuva: © Tapio Heiskanen

Rakenne

Ampumatarvikkeessa käytettävä hylsy (Patronenhülse) valmistettiin joko messingistä tai raudasta. Sirpaleammuksen projektiili oli valmistettu teräksestä ja kärkisytytin alumiinista.

Kun kyseessä on haupitsi, ammutaan sillä kartussilaukauksia. Kartussilaukauksessa työnnetään ensin ammusprojektiili haupitsin putkeen ja sen perään työnnetään hylsy, jonka sisään oli sijoitettu ajopanoksen sisältävä räjähdepussi.

Hylsy

7.5cm ampumatarvikkeisiin valmistettiin hylsyjä alkuun messingistä ja sodan kuluessa raaka-aineiden vähentyessä teräksestä. Messinkihylsyn koodi on 6359 ja teräshylsyn 6359 St. Hylsyn pituus on 130 mm ja halkaisija 79.8 mm (kanta 91.7 mm). Hylsyn pohjaan oli sijoitettu C/12 n.A. tyyppinen pohjanalli.

Sirpalekranaatille oli olemassa neljä erilaista ajopanosta. Kartussityyppisessä ajopanoksissa panospusseja otetaan pois tai, lisätään ampumamatkaa osoittavan ampumataulukon mukaisesti. Alle on listattu panospussien koot.

  • - Pussi n:o 1 (Teilkart. 1) – 120 g (Digl.R.P.)
  • - Pussi n:o 2 (Teilkart. 2) – 40 g (Digl.R.P.)
  • - Pussi n:o 3 (Teilkart. 3) – 65 g (Digl.R.P.)
  • - Pussi n:o 4 (Teilkart. 4) – 45 g (Digl.R.P.)

Sytyttimet

Sirpalekranaatissa käytettiin alumiinista valmistettua AZ.23 tyyppistä kärkisytytintä. Sytytin kierretään kierteellä kiinni kranaatin kärkeen. Sytyttimen kärjen osuessa kohteeseen, iskee sytyttimen sisällä oleva iskuri nalliin, joka puolestaan sytyttää itse räjähdyspanoksen. Sytyttimen räjähdyspanoksen tehtävä puolestaan on lakaista kranaatin sisällä oleva räjähdyspanos. Vaihtoehtoisesti ammukseen voitiin kiinnittää Dopp.Z.S/60s aikasytytin.

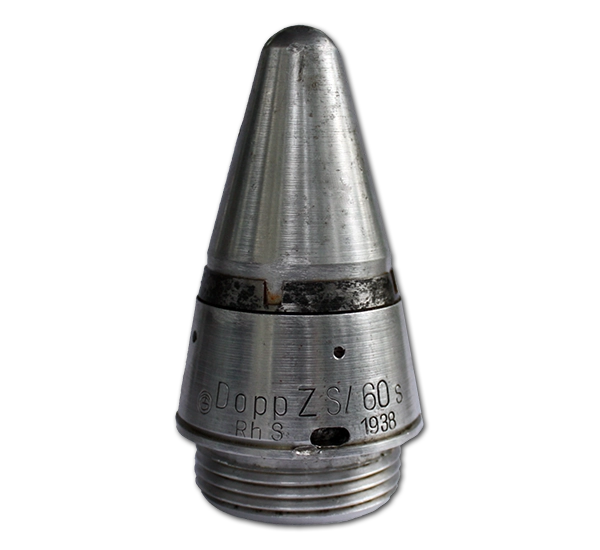

Dopp.ZS/60s
Dopp ZS/60s kärkisytytin.
Kuva: © Tapio Heiskanen

Tekniset tiedot


7.5cm F.K.Gr.

Ammus
- tyyppi sirpalekranaatti
- pituus - mm
- paino - kg
Projektiili
- pituus 250mm
- paino 6,13 kg
- halkaisija 76,85 mm
- johtorengas 1 kpl, kuparia
- räjähdysaine - g
- lähtönopeus (Vo) 475 m/s
- valojuovapatruuna ei ole
Sytytin A.Z.23 / Dopp ZS/60s
- materiaali alumiini
- pituus 112 mm
- paino 440 g
- halkaisija 60 mm (max.), 50 mm kierre
- räjähdysaine 0 - 0,11 s viive
Hylsy -
- materiaali messinki / teräs (St.)
- pituus -
- paino -
- halkaisija (suuaukko) -
- halkaisija (kanta) -
- ajopanos -
- pohjalataus -
- nalli -


Lähdeluettelo

  • - H.DV.481/11, Merkblatt für die Munition Des Gebirgsgeschüzes 36, Berlin 11.1.1940
  • - Kriegstagebuch SS-Gebirgs-Division Nord, Anlagenband A, 15.6.1942 - 31.12.1942, T354/141
