3.7cm Panzergranate 18

Yleistä

3.7cm panssarikranaatin (3.7cm Pz.Gr.18) tuotanto aloitettiin vuonna 1937, jatkuen sodan loppuun asti. Se oli tarkoitettu 3.7cm Flak 18 ilmatorjuntatykin ampumatarvikkeeksi.

Kranaatissa on Bd.Z 5013 mallinen pohjaiskusytytin. Sen yhteydessä on valojuovapanos (Lichtspurhülse Nr.1), jonka paloaika on kaksi sekuntia. Panssarikranaatin ammus (projektiili) osa maalattiin tehtaalla mustaksi, sirpalekranaateissa (Sprgr) vastaavasti harmaaksi.

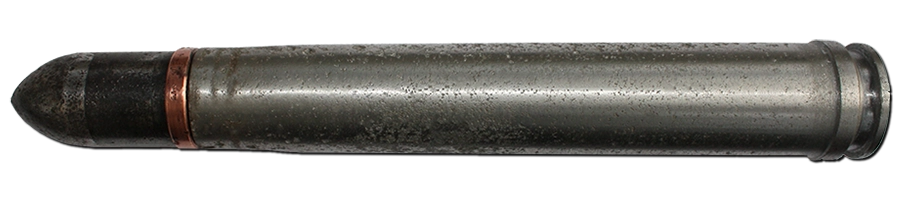

3.7cm Pz.Gr.
3.7cm Panzergranate 18.
Kuva: © Tapio Heiskanen

Projektiili

Panssarikranatin projektiili on valmistettu teräksestä. Sen pituus on 101,5mm ja paino 685 g. Projektiilissa on yksi kuparista valmistttu johtorengas.

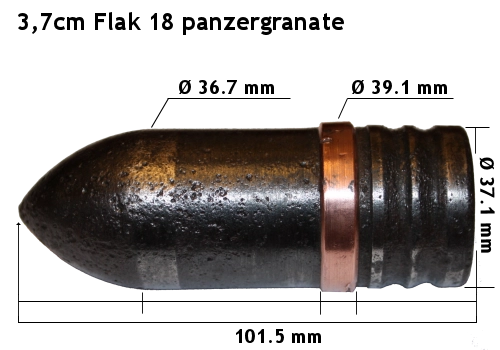

Projektiili ja sytytin
3.7cm Pz.Gr.18 projektiili.
Kuva: © Tapio Heiskanen

Toiminta

Kun panssarikranaatti laukaistaan nalli C/13 n.A (teräs hylsyssä nalli C/13 n.A. St.) reagoi ja laukaisee lisälatauksen (2 g), joka puolestaan omalla räjähdysvoimallaan detonoi itse kranaatin ajopanoksen (189 g). Ajopanoksen detonaatio puolestaan saa aikaan suuren paineen, joka voimallaan työntää kranaatin ammusosan kiihtyvällä vauhdilla rihlattua putkea myöten eteenpäin. Tykin putken suulla ammus saavuttaa lähtönopeuden (Vo) 745 m/s.

Ammus lentää ballistista lentorataansa kohteeseen. Osuessaan maaliinsa, ammuksen pohjassa oleva pohjaiskusytytin (Bd.Z 5103) laukaisee ammuksen sisällä olevan räjähdyspanoksen. Tapahtuman lopputulos onkin kiinni siitä, millä nopeudella / etäisyydellä ja iskukulmalla ammus osuu kohteeseen ja kuinka paksu ja laadukas kohteen panssariteräs sattui olemaan.

Tekniset tiedot


3.7cm Panzergranate

Ammus
- tyyppi panssarikranaatti
- pituus 345,0 mm
- paino 1,48 kg
Projektiili Pzgr
- pituus 101,5 mm
- paino 685 g
- halkaisija 36,5 mm (kanta)
- johtorengas 1 kpl, kuparia
- räjähdysaine Sprgr kapsel 13 F 3801 U1
- lähtönopeus (Vo) 914 m/s
- valojuovapatruuna Lichtspurhülse Nr.1
Sytytin Bd.Z.5103
- materiaali -
- pituus 41,5 mm ?
- paino -
- halkaisija 21,2 mm
- räjähdysaine i-
Hylsy 6331 / 6331 St. / 6331/67
- materiaali messinki / teräs (St.)
- pituus 250 mm
- paino 580 g
- halkaisija (suuaukko) 38,18 mm
- halkaisija (kanta) 51,50 mm
- ajopanos 189 g Digl.R.P.
- pohjalataus 2 g Nz.MAN N.P
- nalli C/13 n.A., C/13 n.A. St.


Valmistajat

3.7cm panssarikranaatteja valmistettiin toisen maailmansodan aikana yli miljoonaa kappaletta. Ammuksia valmistavia tehtaita oli useita. Useat ammustehtaat valmistivat myös alihankintana tiettyjä ammuksen osia ja toimittivat ne toisille tehtaille kasattavaksi.


3.7cm Panzergranate


 Tuote Tehdas ja paikkakunta Koodit Waffenamt
- Pz.Gr.39 Dynamit AG, Hannover-Empelde cmd -
- Pz.Gr. 39 ja Üb. Polte-Werk, Grüneberg edq -
- Pz.Gr.39 Silva Metallwerke GmbH, Genthin C -
Huom! lista ei ole täydellinen...

Tuotanto

Tuotanto vuosittain

1939 1940 1941 1942 1943 1944 1945 Yhteensä

- PzGr+Sprgr 400 000 4 336 300 1 059 300 2 526 700 2 893 500 - - -


Lähdeluettelo

  • - 3.7cm PzGr, www.waffenlager.net, Tapio Heiskanen
  • - H.Dv.48173, Merkblatt für die Munition, Panzerabwehrkanone 3.7 cm Pak, 29.1.1938
  • - D 460/7+, Ringbuch für Hülsen, 1.7.1943
  • - Sturmvogel, url: http://www.ordersofbattle.darkscape.net/site/sturmvogel, 23.6.2011
  • - Lone Sentry, url: http://www.lonesentry.com, 23.6.2011
  • - The German codes page, url: http://home.scarlet.be/p.colmant/p_code.htm, 13.2.2012
