2cm Panzergranatpatrone L'spur

Yleistä

Panssarikranaatin (2cm Panzerganatpatrone L'spur) tuotanto aloitettiin Saksassa vuonna 1934, uuden 2cm Flak 30 ilmatorjuntatykin ampumatarvikkeeksi. 2cm ammusten (20x138B) tarve oli sodan aikana suuri, sillä ammusta käyttäviä aseita oli Saksan armeijan käytössä runsaasti. Näitä aseita olivat ilmatorjuntatykit Flak 30, Flak 38, neliputkinen 2cm Flakvierling 38 sekä keveiden panssarivaunujen panssarikanuunat (Kampfwagenkanone). 2cm ammuksia (20x138B) valmistettiin Saksassa vuosina 1939–1945 noin 135 miljoonaa kappaletta.

Rakenne

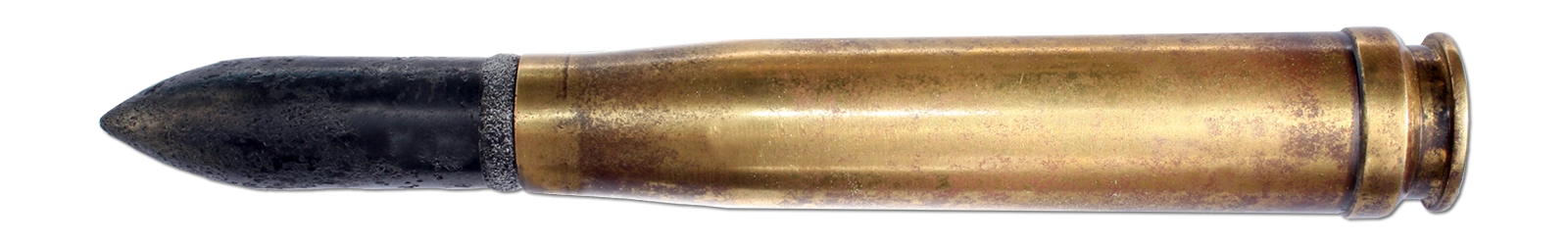

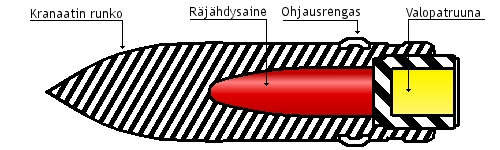

Panssarikranaatin (APHE-T) teräksestä valmistetun ammuksen (projektiilin) kuoren sisään on sijoitettu räjähdyspanos (3 g). Erillistä iskusytytintä ei ammuksessa ole. Ammuksen pohjassa on pohjasytytin (Zdh. 92/36), jossa valojuovapatruunan paloaika määrää itsetuhon ajankohdan. 148 grammaa painavan ammuksen lähtönopeus (Vo) on ammustyypistä riippuen noin 780 m/s ja energia (Eo) 47 000 - 60 000 J.

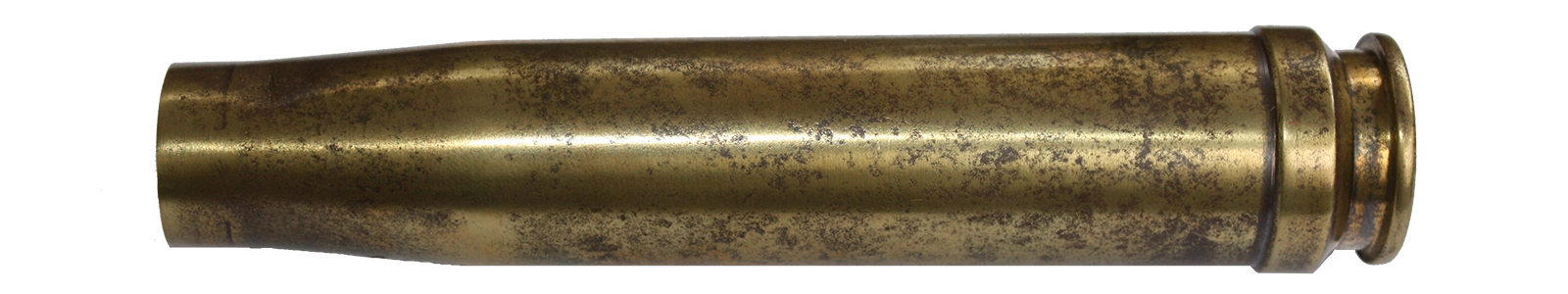

Hylsyt valmistettiin aluksi messingistä, mutta sodan edetessä strategisten raaka-aineiden pulan vuoksi siirryttiin käyttämään halvempaa ja helpommin saatavilla olevaa terästä. Hylsyn sisään on sijoitettu ruutipussi, joka sisältää ajopanoksen (kartussi). Hylsyn pohjalla kartussipussin alla oli ns. apulataus.

Tekniset tiedot

Toiminta

Kun passarikranaatti laukaistaan, lyö iskuri hylsyn pohjanalliin, jonka räjähdysmäisen nopean palon aiheuttamat kuumat palokaasut etenevät palokanavia pitkin apulataukseen, sytyttäen sen. Apulatauksen tehtävä on syttyessään laukaista itse ajopanos. Ajopanos (37 g Nz.R.P.) synnyttää räjähdysmäisen palonsa avulla riittävän työntöpaineen itse ammukselle (projektiili), joka irtautuu hylsystä ja jatkaa matkaansa läpi tykin putken, jatkaakseen matkaansa 780 m/s nopeudella, ballistisella lentoradalla kohteeseen. Ammuksen irtautuessa tykin putkesta, syttyy valopanos, antaen valojuova efektin. Kun ammus osuu kohteeseen, reagoi ammuksen sisään asetettu räjähdyspanos pyrkien tehostamaan ammuksen läpäisykykyä ja tuhovaikutusta.

Valmistajat

Flak 30 ja 38 ilmatorjuntatykkien ampumatarvikkeita valmistettiin Saksassa useissa eri tehtaissa. Suurimmat tehtaat keskittyivät tiettyjen osien valmistukseen, sekä itse kranaattien kokoamiseen, valmistuttaen tietyt osat alihankintana niiden valmistukseen erikoistuneissa tehtaissa.

Tuotanto

Valmistajien leimat

Panssarikranaatin eri osiin on sijoitettu paljon erilaisia leimoja. Hylsyssä leimat on sijoitettu kantaan ja maalatut valmistusmerkinnät sen kylkeen. Kylkeen maalatuista leimoista ilmenee kranaatin latauksen suuruus, valmistuspäivämäärä ja jopa se, kuka kranaatin on kasannut. Ammukseen eli projektiiliin on lyöty leimat kuten ammuksen kärjessä olevaan sytyttimeenkin.

Sirpalekranaatin sytyttimeen on lyöty sen tyyppimerkintää osoittava leima AZ 5045, nuolimerkki, valmistajan leima Rhs 227, sekä asetarkastustoimiston (Waffenamt) hyväksyntäleima. Harjoituskranaatin sytytintä jäljittelevästä, täysalumiinisesta osasta merkintä puuttuu ja siihen on lyöty vain nuolimerkintä. Ammuksen (projektiilin) teräskuoreen, punaisen renkaan yläpuolelle on lyöty valmistajan tunnus, valmistuserä ja vuosiluku, sekä asetarkastustoimiston Waffenamt leima.

Hylsyssä leimat on sijoitettu sen kantaan. Kantaan on lyöty valmistajan tunnus, valmistuserä ja vuosiluku. sekä Waffenamt leima.

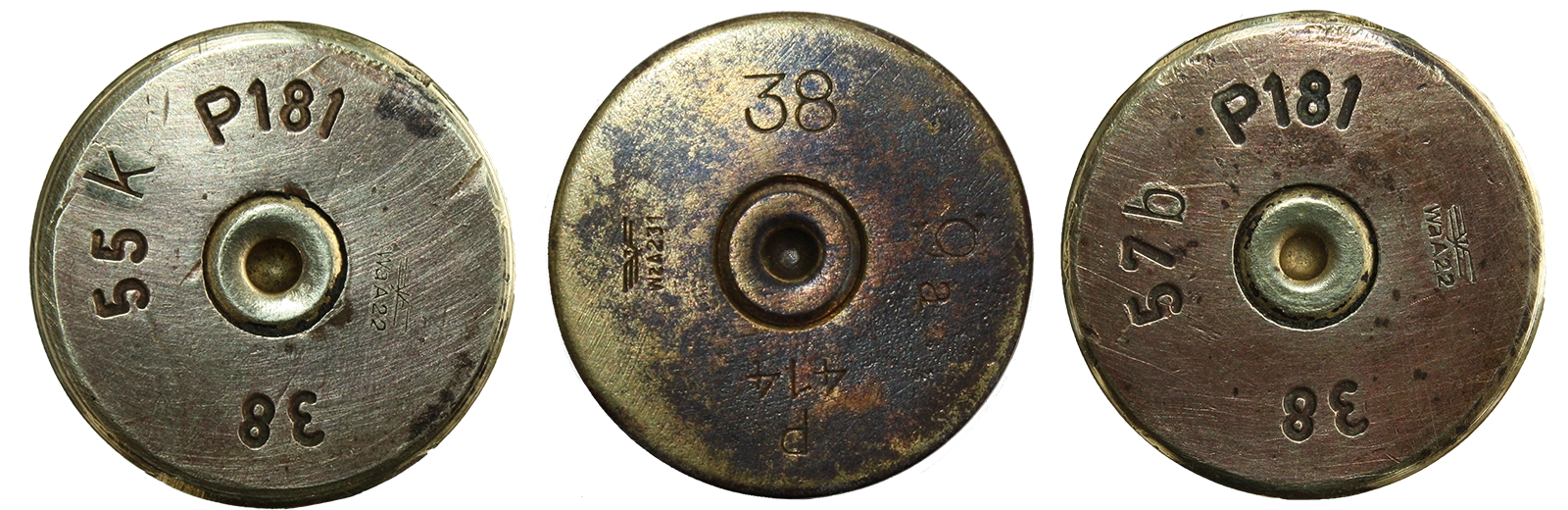

Kuvan keskimmäisen hylsyn kantaleimojen tulkinta; P414 = Silva Metallwerke, Madgeburg-Neustadt, kotka + WaA 231 = Waffenamt tarkastuskoodi, 38 = valmistusvuosi 1938 ja 9a = valmistuserä.
