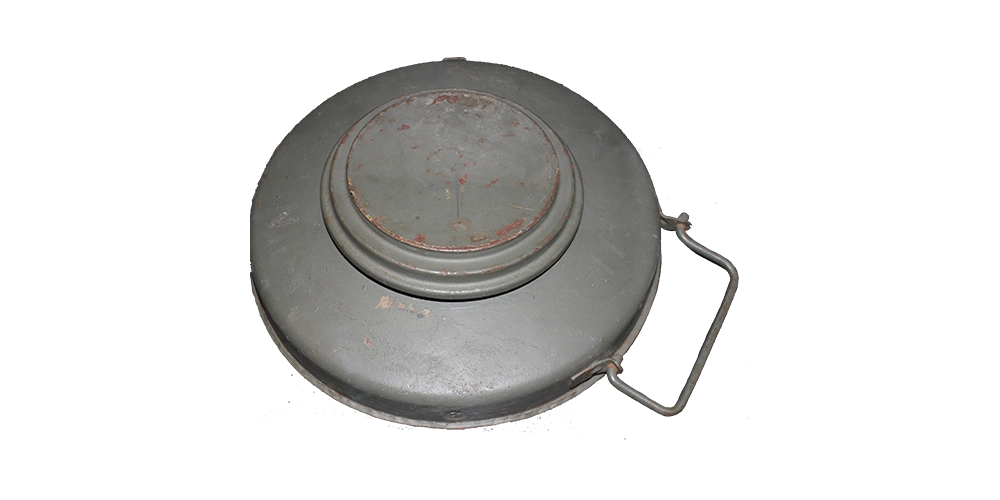

Tellermine 43 (T.Mi.43)

Yleistä

aksan asevoimat kehittivät toisen maailmansodan aikana Tellermine 43 -panssarintorjuntamiinan, joka oli rakenteeltaan yksinkertaistettu versio aiemmasta Tellermine 42 -mallista. Miina otettiin käyttöön maaliskuussa 1943. Tellermine 43 oli teräskuorinen telamiina, jonka tarkoituksena oli vaurioittaa panssaroitujen ajoneuvojen telaketjuja ja telapyörästöjä. Räjähdyksen seurauksena telaketju saattoi katketa ja ajoneuvon liikkuvuus heikentyä merkittävästi tai ajoneuvo menettää toimintakykynsä. Kevyemmin panssaroiduissa ajoneuvoissa räjähdys saattoi aiheuttaa vakavia vaurioita myös muihin rakenteisiin.

Tellermine 43:n halkaisija oli 31,8 senttimetriä, korkeus 10,2 senttimetriä ja kokonaispaino noin 8,1 kilogrammaa. Sen räjähdysainetäyte sisälsi 5,5 kilogrammaa TNT:tä. Miinan laukaisemiseen tarvittavan pintapaineen ilmoitettu vaihteluväli oli 100–180 kilogrammaa.

Miinassa voitiin käyttää kahta sytytinmallia, T.Mi.Z.42:ta ja T.Mi.Z.43:a (Tellermine Zünder). Molemmat sytyttimet perustuivat jousitoimiseen mekanismiin, mutta niiden toimintaperiaatteissa oli eroja. Näiden sytytinmallien käyttö liittyi miinan laukaisumekanismin rakenteellisiin ominaisuuksiin.

Toiminta

Tellermine 43 -panssarintorjuntamiina sijoitettiin maahan vihollisen panssaroitujen ajoneuvojen todennäköisille kulkureiteille. Miinan rakenteeseen kuului irrotettava kansi eli painolevy, jonka alle sijoitettiin sytytin. Miinan toimintaperiaate perustui ajoneuvon aiheuttamaan pintapaineeseen, joka välittyi sytyttimeen ja käynnisti räjähdyksen.

Miinan laukaisemiseen tarvittavan pintapaineen ilmoitettu vaihteluväli oli 100–180 kilogrammaa. Sytyttimen tehtävänä oli välittää laukaisumekanismista syntyvä impulssi miinan räjähdysainetäytteeseen. Räjähdyksen seurauksena ajoneuvon telaketjut ja telapyörästö saattoivat vaurioitua, mikä heikensi ajoneuvon liikkuvuutta tai saattoi tehdä siitä toimintakyvyttömän.

Tekniset tiedot

Tuotanto

Tellermine 43 tuli sarjatuotantoon maaliskuussa 1943 ja sitä valmistettiin sodan loppuun asti. Kokonaistuotanto määrä oli yli 3,6 miljoonaa kappaletta.

Purkaminen

Kun Tellermine 43 on kerran asennettu, ei ole olemassa keinoa tietää kumpaa sytytin mallia on käytetty. Sytytinmalli selviää vain poistamalla sytyttimen kuppi ja jos kyseessä oli sytytinmalli T.Mi.Z.43 tapahtuu laukaisu. Tästä johtuen miinan purkamisyritykset eivät ole suotavia.

Lähdeluettelo

• - Jane’s – Mines and Mine Clearance 2003 – 2004, Colin King
• - Catalog of Enemy Ordnance Material N-2228-E
• - TM-E 30-451 Handbook on German Military Forces, url: http://www.lonesentry.com, 4.1.2014
• - Waffen-Arsenal Band 164, Deutsche landminen 1935-1945, Wolfgang Fleischer
