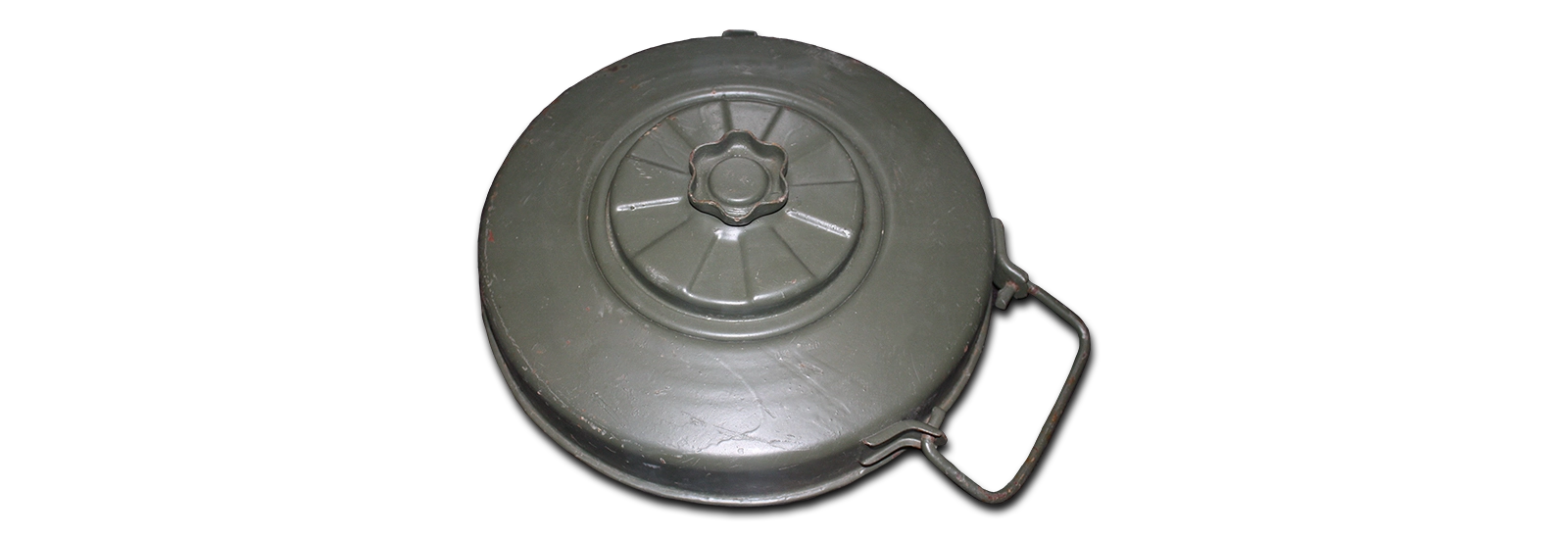

Tellermine 42 (T.Mi.42)

Yleistä

Saksan asevoimat kehittivät toisen maailmansodan aikana Tellermine 42 -panssarintorjuntamiinan, joka oli rakenteeltaan yksinkertaistettu jatkokehitelmä aiemmasta Tellermine 35 -mallista. Miina otettiin käyttöön maaliskuussa 1943. Tellermine 42 oli teräskuorinen telamiina, jonka tarkoituksena oli vaurioittaa panssaroitujen ajoneuvojen telaketjuja ja telapyörästöjä. Räjähdys saattoi katkaista telaketjun ja heikentää ajoneuvon liikkuvuutta tai tehdä siitä toimintakyvyttömän. Kevyesti panssaroiduissa ajoneuvoissa räjähdyksen aiheuttamat vauriot saattoivat ulottua myös muihin rakenteisiin.

Tellermine 42:n halkaisija oli 32,4 senttimetriä, korkeus 10,2 senttimetriä ja kokonaispaino noin 9,1 kilogrammaa. Sen räjähdysainetäyte sisälsi 5,5 kilogrammaa TNT:tä. Miinan laukaisemiseen tarvittavan pintapaineen ilmoitettu vaihteluväli oli 100–180 kilogrammaa.

Miinassa voitiin käyttää kahta sytytinmallia: T.Mi.Z.42:ta ja T.Mi.Z.43:a (Tellermine Zünder). Molemmat sytyttimet perustuivat jousitoimiseen mekanismiin, mutta niiden toimintaperiaatteissa oli eroja. Näiden sytytinmallien käyttö mahdollisti miinan varustamisen eri rakenteellisilla ratkaisuilla.

Toiminta

Tellermine 42 -panssarintorjuntamiina sijoitettiin maahan vihollisen panssaroitujen ajoneuvojen todennäköisille kulkureiteille. Miinan rakenteeseen kuului irrotettava kansi eli painolevy, jonka alle sijoitettiin sytytin. Miinan toimintaperiaate perustui ajoneuvon aiheuttamaan pintapaineeseen, joka välittyi sytyttimeen ja käynnisti räjähdyksen.

Miinan laukaisemiseen tarvittavan pintapaineen ilmoitettu vaihteluväli oli 100–180 kilogrammaa. Sytyttimen tehtävänä oli välittää laukaisumekanismista aiheutuva impulssi miinan räjähdysainetäytteeseen, minkä seurauksena räjähdys saattoi vaurioittaa ajoneuvon telaketjuja, telapyörästöä ja muita rakenteita sekä heikentää sen liikkuvuutta tai tehdä siitä toimintakyvyttömän.

Tekniset tiedot

Tuotanto

Tellermine 42 -panssarintorjuntamiinan sarjatuotanto käynnistyi vuonna 1942, ja sen valmistusta jatkettiin toisen maailmansodan loppuun saakka. Miinaa valmistettiin suuria määriä osana Saksan asevoimien panssarintorjuntakalustoa. Kokonaistuotannon on ilmoitettu ylittäneen 10 miljoonaa kappaletta.

Purkaminen

Kun Tellermine 42 on kerran asennettu, ei ole olemassa keinoa tietää kumpaa sytytin mallia on käytetty. Sytytinmalli selviää vain poistamalla sytyttimen kuppi ja jos kyseessä oli sytytinmalli T.Mi.Z.43 tapahtuu laukaisu. Tästä johtuen miinan purkamisyritykset eivät ole suotavia.

Lähdeluettelo

• - Lone Sentry.com, Handbook of German military forces, TM-E 30-451, 31.8.2013
• - Jane’s – Mines and Mine Clearance 2003 – 2004, Colin King
• - Catalog of Enemy Ordnance Material N-2228-E
• - Waffen-Arsenal Band 164, Deutsche landminen 1935-1945, Wolfgang Fleischer
