Tellermine 35 (T.Mi.35)

Yleistä

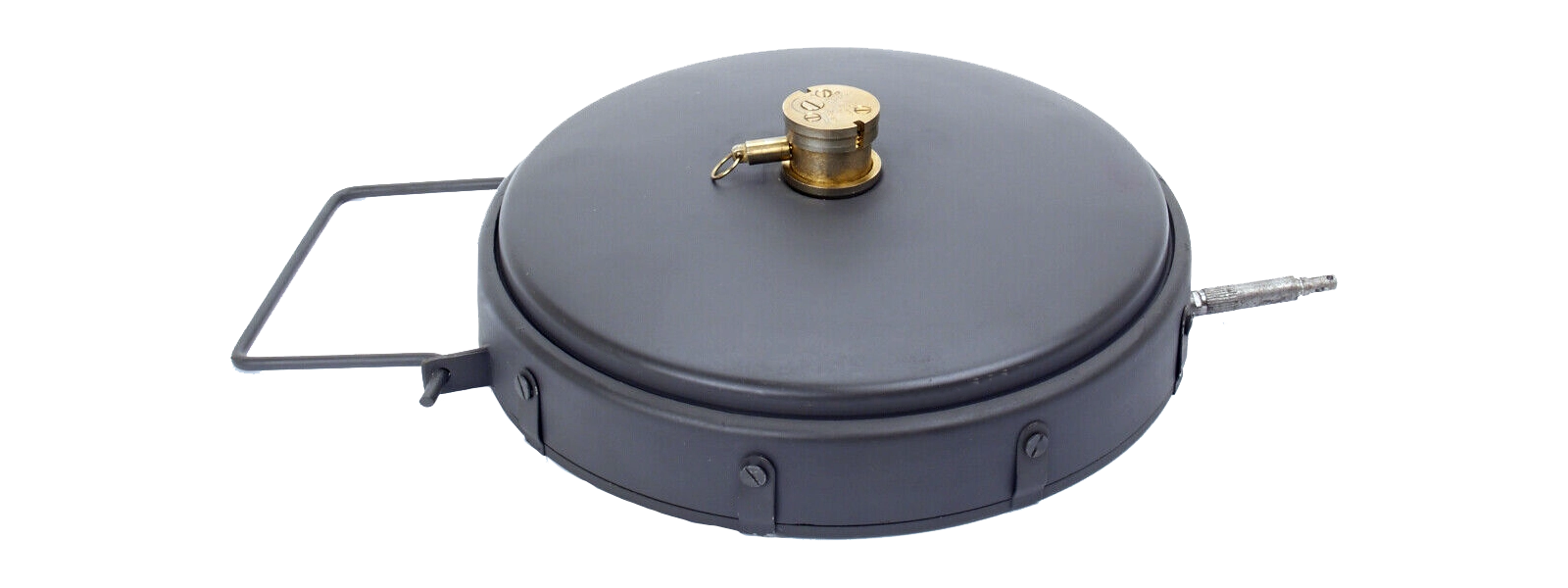

Saksan asevoimat kehittivät vuonna 1935 uuden panssarintorjuntamiinan, Tellermine 35:n (T-Mine 35), joka oli käytössä koko toisen maailmansodan ajan. Tellermine 35 oli teräskuorinen telamiina, jonka ensisijaisena tarkoituksena oli vaurioittaa panssaroitujen ajoneuvojen liikkuvuutta. Miinan räjähdys saattoi katkaista ajoneuvon telaketjun ja vaurioittaa telapyörästöä, minkä seurauksena ajoneuvon liikkuvuus heikkeni tai se menetti toimintakykynsä. Kevyemmin panssaroiduissa ajoneuvoissa räjähdyksen aiheuttamat vauriot saattoivat olla huomattavasti vakavampia.

Tellermine 35:n halkaisija oli 31,8 senttimetriä, korkeus 7,6 senttimetriä ja kokonaispaino noin 9,1 kilogrammaa. Sen räjähdysainetäyte sisälsi 5,5 kilogrammaa TNT:tä. Miinan laukaisemiseen tarvittavan pintapaineen ilmoitettiin olevan noin 91–181 kilogrammaa.

Toiminta

Tellermine 35 -panssarintorjuntamiina sijoitettiin maahan vihollisen panssaroitujen ajoneuvojen todennäköiselle kulkureitille. Miinassa käytettiin T.Mi.Z.35-sytytintä. Sytyttimen varmistusmekanismissa oli kaksi asentoa: Sicher (varmistettu) ja Scharf (viritetty).

Miinan toimintaperiaate perustui ajoneuvon aiheuttamaan pintapaineeseen, joka laukaisi sytyttimen ja edelleen miinan räjähdyspanoksen. Laukaisuun tarvittavan pintapaineen ilmoitettu vaihteluväli oli 91–181 kilogrammaa. Miinan keskeisenä rajoitteena oli sen välitön reagointi ajoneuvon telaketjun aiheuttamaan paineeseen. Tämän seurauksena räjähdys tapahtui usein telaketjun osuessa miinaan, jolloin räjähdyksen vaikutus kohdistui ensisijaisesti telaketjuun ja saattoi jäädä vähäisemmäksi ajoneuvon muihin rakenteisiin nähden. Miinan tehokkuus riippui siten muun muassa räjähdyksen sijainnista ja sen ajoneuvolle aiheuttamista vaurioista.

Tekniset tiedot

Tuotanto

Tellermine 35 -panssarintorjuntamiinan sarjatuotanto käynnistyi vuonna 1935, ja sen valmistusta jatkettiin ainakin vuoteen 1942 saakka. Miinaa valmistettiin arviolta yhteensä 4,2 miljoonaa kappaletta. Perusmallin pohjalta kehitettiin parannettu versio, Tellermine 35 S (S = Stahl, teräs), jossa oli aiempaa paksumpi kansilevy. Rakenteellinen muutos nosti miinan laukaisemiseen tarvittavan pintapaineen noin 210 kilogrammaan. Tellermine 35 S -mallia valmistettiin arviolta 2,2 miljoonaa kappaletta.

Lähdeluettelo

• - Lone Sentry.com, Handbook of German military forces, TM-E 30-451, 31.8.2013
• - Jane’s – Mines and Mine Clearance 2003 – 2004, Colin King
• - Catalog of Enemy Ordnance Material N-2228-E
• - Waffen-Arsenal Band 164, Deutsche landminen 1935-1945, Wolfgang Fleischer
