Panssarimiina m/36

Yleistä

Panssarimiina m/36 kehitettiin vuonna 1936 Suomen armeijan panssarintorjunta-aseeksi. Miinan suunnittelusta vastasivat everstiluutnantit T. Raatikainen ja Pylkkänen. Aseesta käytettiin myös nimitystä Hyökkäysvaunumiina m/36.

Miinan toimintaperiaate perustui panssaroidun ajoneuvon aiheuttamaan paineeseen, joka laukaisi räjähdyspanoksen. Räjähdyksen tarkoituksena oli katkaista ajoneuvon telaketju ja vaurioittaa telapyörästöä, jolloin ajoneuvon liikkuvuus heikkeni tai se menetti kokonaan toimintakykynsä. Kevyesti panssaroiduissa ajoneuvoissa räjähdyksen aiheuttamat vauriot saattoivat olla huomattavasti vakavampia. Miinan räjähdyspanos sisälsi 2,5 kilogrammaa TNT:tä. Tämä osoittautui kuitenkin riittämättömäksi erityisesti jatkosodan loppuvaiheessa, jolloin miina ei kaikissa tapauksissa kyennyt katkaisemaan edes puna-armeijan uudempien raskaiden panssarivaunujen telaketjuja.

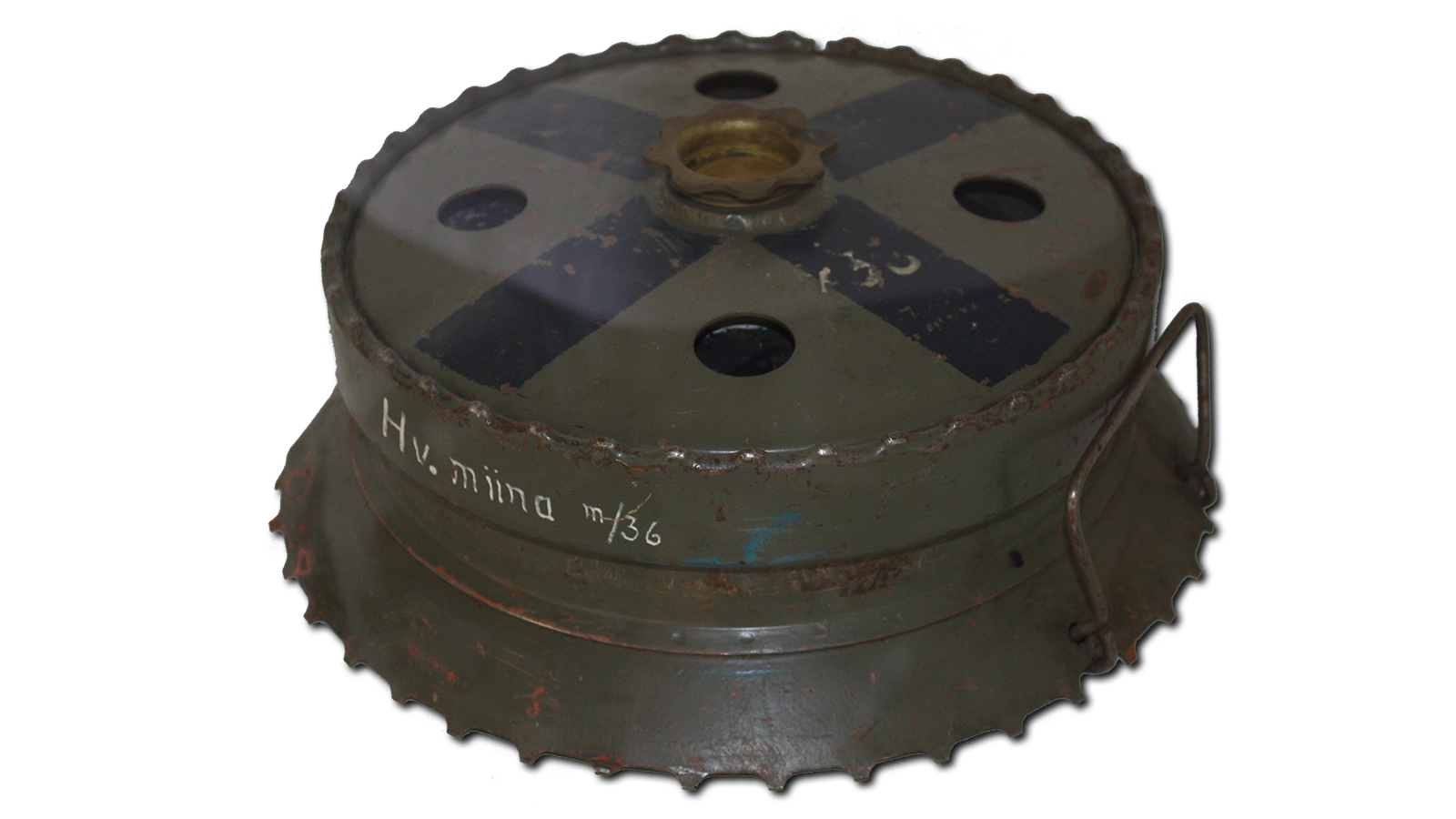

Panssarimiina m/36
Panssarimiina m/36.
Kuva: Panssarimuseo, Parola 2013, © Tapio Heiskanen

Toiminta

Miina kaivetaan maahan, vihollisen panssaroitujen ajoneuvojen odotetulle kulkusuunnalle. Miinan kansi (painolevy) avataan ja keskelle ruuvataan kiinni kierrettävä sytytin. Sytyttimen sokka poistetaan ja miinan kansi asetetaan paikoilleen.

Miina aktivoituu, kun riittävä pintapaine (200–250 kg) kohdistuu miinan sytyttimeen, jonka tehtävänä on laukaista miinan räjähdyspanos oikea-aikaisesti ja aiheuttaa vahinkoa kohteessa.

Tekniset tiedot


Panssarimiina m/36

• tyyppi: telamiina
• halkaisija: 310 mm (kansi 260 mm)
• korkeus: 130 mm
• paino: 5,5 kg
• räjähdysaine: TNT 2,8 kg
• laukaisin (pintapaine): 20–250 kg


Tuotanto

Valurautakuorinen panssarimiina m/36 oli suhteellisen monimutkainen ja siten kallis valmistaa. Talvisodan alussa Suomen armeijan käytössä oli 5 000 miinaa. Enempää näitä miinoja ei valmistettu, sillä sen korvasi uusi tehokkaampi miinamalli, panssarimiina m/39.

Rintamalla

Talvisodan aikana panssarimiina m/36 varattiin käytettäväksi pääasiassa Karjalan kannaksella. Kaikkiaan 5 000 miinasta 4 825 kpl jaettiin Karjalan kannaksella taisteleville joukoille.

Lähdeluettelo

  • - Panssarimiina m/36, Jesse Russell & Ronald Cohn
  • - Marskin panssarintuhoojat, Erkki Käkelä, 2000
  • - Cyclopaedia.net – Panssarimiina m/36, url: http://www.cyclopaedia.info, 30.6.2014
