10.5cm le.F.H.18/40

Yleistä

Kevyt kenttähaupitsi 18 (10.5cm Leichte Feldhaubitze 18/40 - 10.5cm le.F.H.18) suunniteltiin vuonna 1928 ja sen valmistus aloitettiin Saksassa vuonna 1935 Rheinmetall-Borsig AG:n tehtailla. Se otettiin Saksan armeijan palveluskäyttöön pitkällisten testien jälkeen lokakuussa 1935. Vuonna 1941 haupitsista suunniteltiin paranneltu versio, M-malli (10.5cm le.F.H.18M). Haupitsiin lisättiin suujarru, jolla rekyyliä saatiin pienennettyä jopa 42 %. Haupitsin maksimikantama oli pystytty jatkamaan jopa 1 650 metrillä.

Vuoden 1942 alkuun mennessä suunniteltiin edelleen parannettu malli nimellä 10.5cm le.F.H.18/40. Sen valmistus aloitettiin maaliskuussa 1942 ja sitä jatkettiin sodan loppuun asti. Kokonaistuotantomäärä muodostui suuremmaksi kuin sen edeltäjän: 10 265 kappaletta. Haupitsissa käytettiin 7.5cm Pak 40 panssarintorjuntatykin jousitettua alustaa. Renkaat oli kuitenkin vaihdettava suurempiin. Tilalle tuli teräksestä valmistetut pyörät, joissa oli kokokumipinnoite. Asetta oli selkeästi nopeampi valmistaa kuin edeltäjäänsä. Haupitsista valmistettiin modifioidut versiot StuH-42 rynnäkköhaupitsin ja Wespe moottoroidun tykin aseiksi.

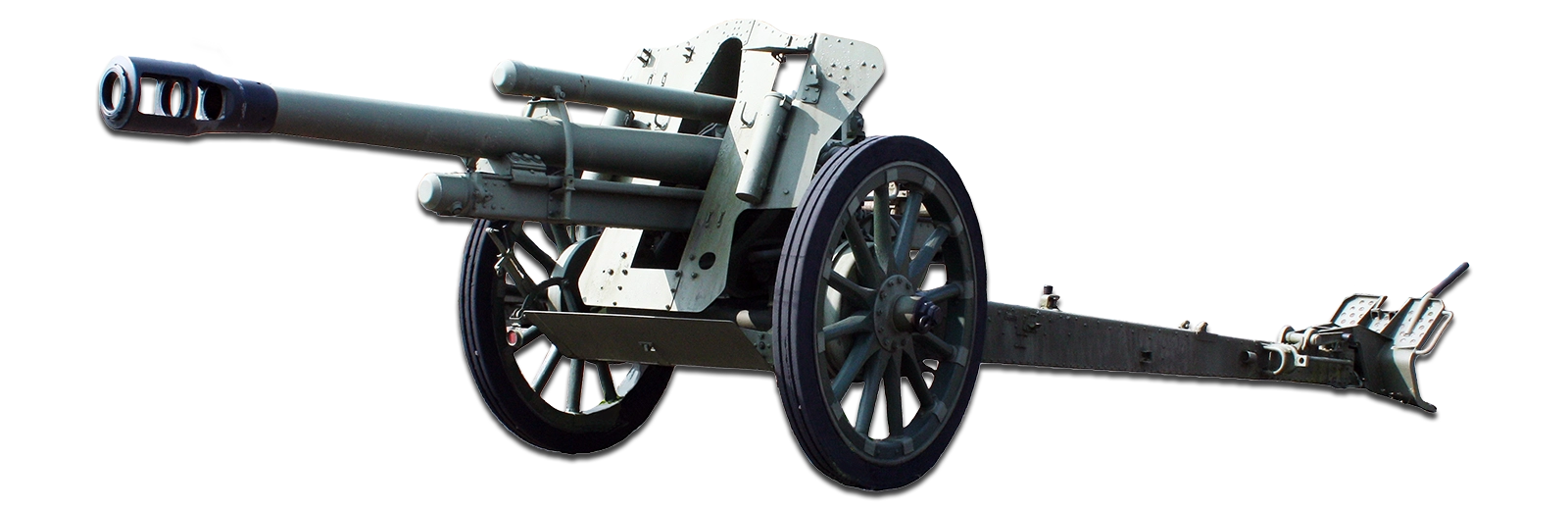

10.5cm le.F.H.18/40
10.5cm le.F.H.18/40.
Kuva: Museo Militaria, Hämeenlinna, © TH 2013

Tekniset tiedot

10.5cm le.F.H.18/40

- tyyppi kevyt kenttähaupitsi
- kaliiperi 105 mm (105 x 155R)
- putken pituus 294 cm (L/28)
- putken rihlat 30 oikeakätistä rihlapalkkia
- putken elinikä 10 000 – 12 000 laukausta
- tykin pituus 3,3 m
- tykin leveys 1,98 m
- tykin korkeus -
- tykin paino (kuljetuksessa) 3 490 kg
- tykin paino (tuliasemassa) 1 985 kg (2 040 kg)
- tähtäinlaite -
- ampumasektori 56° (koro -6° – +40°)
- maksimikantama 12 325 m
- ammustyypit HE, HEAT, AP, Nb.
- ammuksen lähtönopeus 200–465 m/s (540 m/s)
- tulinopeus 6–8 laukausta/min
- miehistö 6 (1+5)


Ampumatarvikkeet

  • 10.5cm le.F.H.18 (L/28)
  • • 10.5cm FH Gr., (HE = High Explosive)
  • • 10.5cm Gr.38 Stg, (Stg = Steel Cased High Explosive)
  • • 10.5cm Gr.38, (HE = High Explosive)
  • • 10.5cm Gr.40 FES (HE = High Explosive, FES = ohjausrengas rautaa)
  • • 10.5cm FH Gr.38 FERN (Long Range High Explosive)
  • • 10.5cm FH Sprgr. Br., (Incendiary)
  • • 10.5cm FH Pz.Gr. (AP = Armor Piercing)
  • • 10.5cm FH Pz.Gr. Rot (AP = Armor Piercing)
  • • 10.5cm FH Gr.39 HL (HEAT = High Explosive Anti-Tank)
  • • 10.5cm FH Gr.39 HL/A
  • • 10.5cm FH Gr.39 HL/B
  • • 10.5cm FH Gr.39 HL/C
  • • 10.5cm FH Üb
  • • 10.5cm FH Üb/B
  • • 10.5cm FH Stg Üb/B
  • • 10.5cm FH Gr. Nb., (Nb. = Nebel = savukranaatti)
  • 10.5cm le.F.H.18 39M (L/31)
  • • 10.5cm FH Gr.
  • • 10.5cm Gr.38 Stg
  • • 10.5cm Gr.38
  • • 10.5cm Gr.40 FERN
  • • 10.5cm FH Sprgr. Br.
  • • 10.5cm FH Gr. Nb.

Ammustuotanto

10.5cm le.F.H.18 ja le.F.H.18/40 -haupitsien ammustuotanto oli melko mittavaa, ja vuosina 1939-1945 valmistettiin yli 105 miljoonaa laukausta.

  • • 1939 - 2 112 100
  • • 1940 - 10 948 700
  • • 1941 - 3 551 700
  • • 1942 - 18 459 800
  • • 1943 - 29 440 600
  • • 1944 - 38 055 700
  • • 1945 - 3 226 500
  • Yhteensä: 105 795 000

Tuotanto

Tykin päävalmistajana toimi Rheinmetall-Borsig AG. Tuotanto aloitettiin maaliskuussa 1942 (toisen tiedon mukaan vuoden 1943 alussa). Haupitsin kokonaistuotanto oli 10 265 kpl.

  • • 1943, 1 872 kpl
  • • 1944, 7 827 kpl
  • • 1945, 566 kpl
  • Yhteensä: 10 265 kpl

Suomessa

Saksa toimitti Suomeen jatkosodan aikana 53 kpl 10.5cm le.F.H.18 -kevyitä kenttähaupitseja. Suomen ostamat tykit saapuivat maahan helmi-huhtikuussa 1944. Suomen armeijan kirjanpidossa nämä aseet kulkivat nimikkeellä 105 H 33. Suomeen saatiin myös 8 kpl parannettua versiota 10.5cm le.F.H.18/40 haupitsia. Suomessa haupitsi sai nimikkeen 105 H 33-40.

A.O.K. Lappland

Pohjois-Suomessa toimineella saksalaisella Lapin armeijalla (A.O.K. Lappland/A.O.K. 20) oli vuosina 1943–1944 käytössään joitakin 10.5cm le.F.H.18/40 kenttähaupitseja. Ainakin Kiestingin suunnalla taistelleen SS-vuoristodivisioona Nordin (6.SS-Gebirgs-Division Nord) tukena oli tykistöpatteristo 520 (Artillerie-Abteilung 520), joka oli aseistettu uudenaikaisilla 10.5cm le.F.H.18/40 haupitseilla. Sen kahdella patterilla oli kummallakin kolme 10.5cm le.F.H.18/40 haupitsia. Haupitsien vetoajoneuvoina oli uudenmalliset, erittäin maastokelpoiset Raupenschlepper Ost (RSO) -telavetäjät.

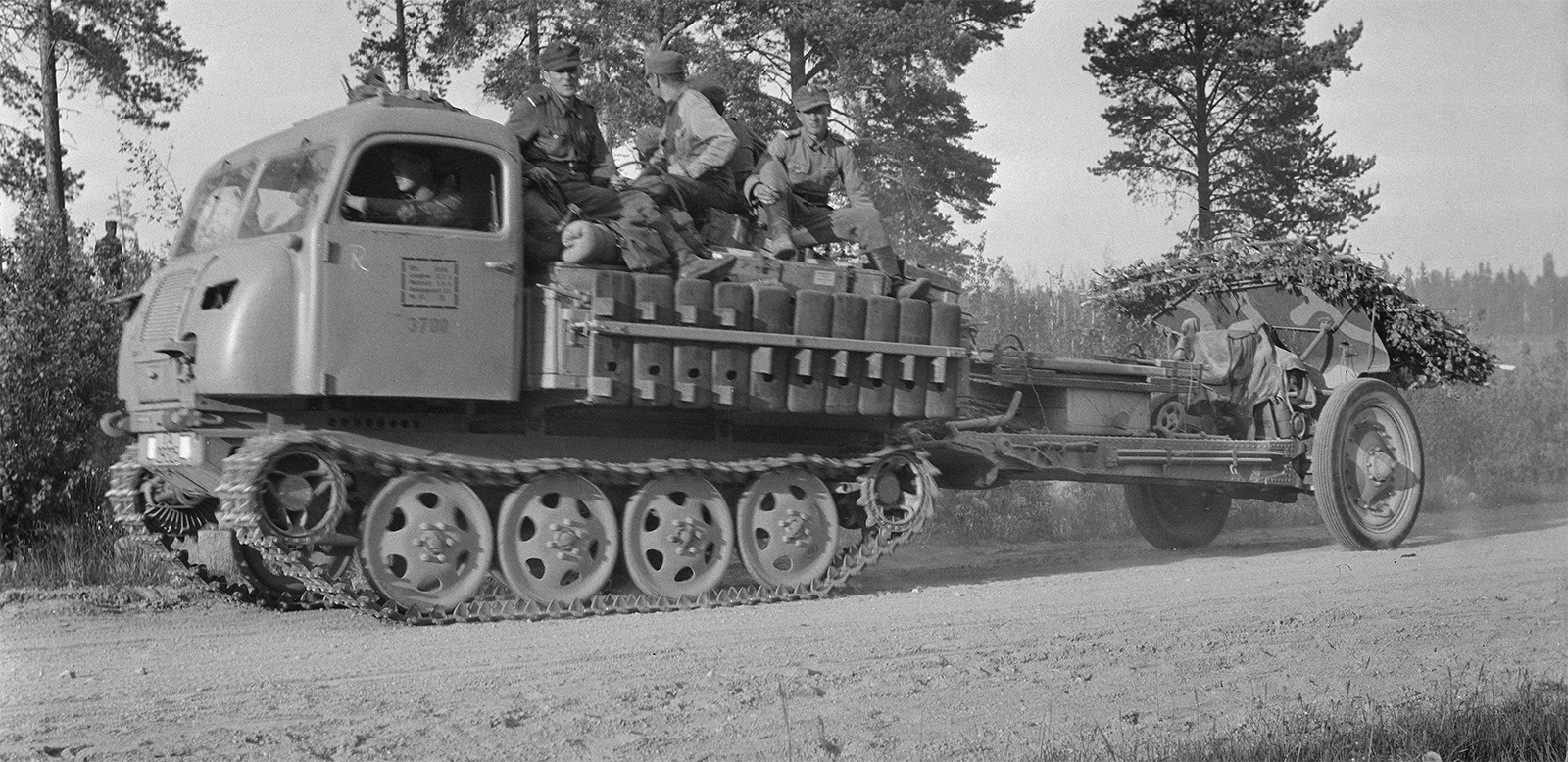

Raupenschlepper Ost
Raupenschlepper Ost (RSO) -telavetäjä suomalaisten käytössä Karhumäen suunnalla 20.6.1944. RSO-telavetäjän perässä sotasaaliiksi saatu 122 mm M1938 (M30) haupitsi.
Kuva: SA-kuva-arkisto, Helsinki

Lähdeluettelo

  • - Waffen Arsenal, Sonderband S-47, Deutsche Gebirgsartillerie 1935–1945, Alex Buchner
  • - Lexikon der Wehrmacht, url: http://www.lexikon-der-wehrmacht.de, 1.8.2011
  • - Vienan tykit, Pertti Tamminen, 1987
  • - Mountain Troops of the Waffen-SS 1941-1945, Roland Kaltenegger, 1995
  • - Waffen Revue, Nr.90, 7.5-cm-Gebirgs-Geschütz 36, 1993
  • - Feldgrau.com – Production stats on German tube-fired Weapons, Jason Long
  • - Sturmvogel, url: http://sturmvogel.orbat.com, 1.8.2011
  • - Merkblatt für die munition des Gebirgsgeschützes 36, H.Dv. 481/11, Berlin 11.1.1940
  • - SS-Division Nord Qu.Abt. Ib – Kriegstagebuch Nr.1, 1.4.1941–31.12.1941, II/1ü2, F21/139, T354/139
  • - SS-Division Nord Qu.Abt. – Kriegstagebuch II/2 – 1.4.1941–31.12.1941, F21/139, T354/139
  • - SS-Gebirgs-Division Nord Ib, 16.6.1942–31.12.1942, F21/142
  • - 6.SS.Gebirgs-Division Nord, Kriegstagebuch Ib, 1.1.1943–30.8.1943

21.10.2013 (4.10.2026 17:59)
